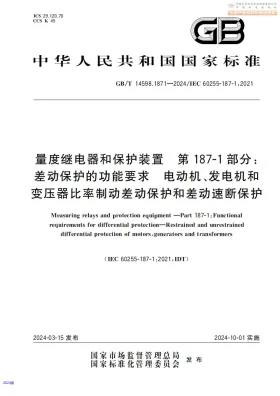

量度继电器和保护装置 第187-1部分：差动保护的功能要求 电动机、发电机和变压器比率制动差动保护和差动速断保护

一、标准整体架构与篇章体系

• 整体框架：标准围绕差动保护的核心功能需求构建，严密涵盖范围、规范性引用文件、术语定义、通用技术要求、专用功能要求及试验验证方法。
• 章节布局：按保护对象物理特性分类，依次设置电动机、发电机和变压器比率制动差动保护与差动速断保护专章，形成独立且完整的逻辑闭环。
• 内容模块划分：核心业务模块划分为输入量预处理、制动特性方程计算、涌流识别与闭锁逻辑、差流速断出口及动作时间测量。

二、强制性核心条款分级

1. 动作边界精度约束：比率制动特性的动作电流误差严格限定在额定电流的百分之五以内，最小动作电流及拐点电流的整定范围必须满足设备正常启动与穿越性故障的可靠躲过要求。
2. 差动速断硬性指标：差动速断保护必须在严重内部故障时绝对不受制动量和谐波闭锁逻辑制约，在全量输入工况下动作时间强制要求小于三十毫秒。
3. 抗电流互感器饱和机制：外部短路导致电流互感器发生暂态饱和时，保护装置必须具备不可逾越的制动防误动能力，明确规定制动系数在暂态传变过程中的下限阈值。
4. 数据采样与同步补偿：针对变压器各侧电流采样，强制要求具备相位补偿与幅值平衡计算功能，通道间同步误差引发的稳态不平衡差流不得超过设定容差。

三、推荐性优化条款解读

• 多谐波综合制动策略：标准推荐在二次谐波制动基础上引入五次谐波或波形对称识别作为辅助判据，此条款高度适配超高压变压器空载合闸时的涌流精准识别，可显著降低误闭锁概率。
• 自适应比率制动系数：鼓励装置具备根据外部穿越电流大小动态平滑调整制动系数的功能，旨在优化发电机和大型电动机在极端非周期分量工况下的灵敏度与可靠性平衡。
• 电流互感器断线智能判别：建议采用基于零序电流与负序电流特征融合的综合算法进行电流互感器断线告警与闭锁，有效防止因单侧断线引发差动误动，提升系统状态感知与运维效率。
