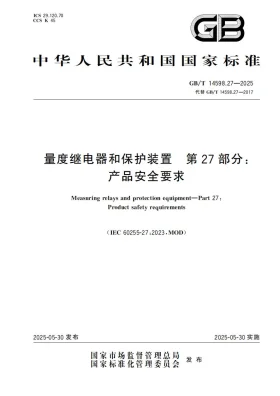

量度继电器和保护装置 第27部分：产品安全要求

一、标准核心修订内容汇总

二、关键技术要点深度解读

• 过电压类别与绝缘耐受匹配：标准明确规定量度继电器接入不同电网节点时的过电压类别界定规则。针对OVC III类设备，要求冲击耐受电压试验波形严格对齐1.2/50μs标准，且测试期间不允许出现破坏性放电，绝缘材料击穿场强阈值上调15%。
• 温升限值与热分布控制：针对高密度集成保护装置，新规重构了温升测试工况。要求设备在1.2倍额定电流及最大并发通信负荷下连续运行至热稳定。内部接线端子温升严格限制在60K以内，且邻近敏感元器件区域需建立热隔离带。
• 机械结构与防触电防护：外壳防护不仅要求满足IP等级，更强调维护期间的防触电设计。标准强制规定打开外壳进行内部端子排接线或调试时，带电部件必须配置独立绝缘挡板，或满足安全特低电压回路隔离要求。

三、主要条款行业应用规范

1. 型式试验与例行试验边界划定：绝缘电阻测量与介电强度试验列为全量例行试验项目。介质耐压测试时间由原来的60s优化为生产线自动化条件下的等效短时高压测试，但测试电压峰值需按标准系数折算补偿，确保绝缘缺陷检出率。
2. 安全标志与警示标识规范：设备外部必须在显著位置模刻或永久性附着警告标识。对于包含危险电压的接线端口，需使用标准规定的闪电箭头符号；对于可能产生高温的散热区域，需标注防烫伤警示语，标识材质需耐受设备最高运行温度及紫外线老化。
3. 技术文档安全信息披露：产品说明书必须单设产品安全要求专章。需详细列明安装环境限制条件、最大预期短路电流耐受能力、接地端子连接规范以及废弃处置中的环保安全约束。

四、标准实施价值与落地建议

新版标准的实施将显著提升继电保护设备的本质安全水平，从源头降低电网二次系统因设备绝缘失效、热失控或结构缺陷引发的系统性风险。

• 研发设计端适配：建议企业将2025版标准条款转化为三维热力学仿真与电气间隙校验的底层设计约束。在电路板布板阶段即导入动态微环境绝缘核算模型，选用高相比漏电起痕指数等级的覆铜板材料。
• 生产制造端升级：生产线需引入具备波形记录与漏电流高频采样功能的自动化耐压测试仪。建立针对非金属结构件的来料阻燃等级抽检机制，确保供应链物料符合新版针焰试验标准。
• 合规认证常态化：建立标准动态跟踪体系。在产品研发立项初期导入安全合规审查流程，将安全设计要求固化为产品生命周期管理的核心节点，规避后期设计变更带来的合规成本。
