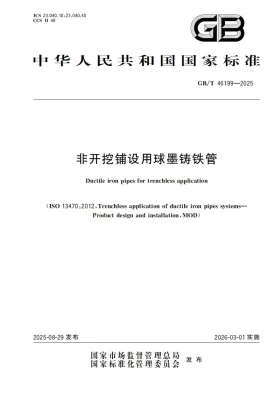

非开挖铺设用球墨铸铁管

一、标准总则与核心宗旨

• 制定初衷：规范非开挖铺设用球墨铸铁管的设计、制造与验收，解决传统开挖施工受限场景下的管材适配问题，提升地下管网建设效率与安全性。
• 适用原则：适用于顶管、定向钻、夯管等非开挖施工工艺，管径范围涵盖DN80至DN2600，工作压力及覆土深度需符合特定工程地质条件。
• 核心管控导向：强化管材轴向抗拉拔性能、外防腐层耐磨损性及接口允许偏转角度，确保非开挖牵引与顶进过程中的结构完整性与密封可靠性。

二、关键条文逐条释义

1. 轴向允许拉力与顶力

   条文：管材及接口应能承受设计规定的最大轴向拉力和顶力，且不发生屈服或密封失效。

   释义：明确非开挖牵引与顶进工况下的力学边界。拉力校核针对锁紧接口，顶力校核针对承插或法兰接口，要求管体与接口在极限轴向荷载下保持弹性变形范围内。
2. 外防腐层耐磨性能

   条文：外防腐层应通过耐磨损试验，磨损后厚度及附着力需满足规定阈值。

   释义：非开挖铺设中管材与孔壁产生剧烈摩擦。此条文强制要求外涂层具备高抗剪切与抗剥离能力，防止防腐层破损导致管体腐蚀。
3. 接口允许偏转角度

   条文：在最大允许偏转角度下，接口应保持良好的密封性能，且无机械干涉。

   释义：针对定向钻曲线钻进及顶管纠偏工况，界定球墨铸铁管柔性接口的偏转极限。要求在该角度下进行水压试验，确保橡胶圈不发生翻滚或泄漏。

三、条文优先级与适用边界

四、条文冲突与兼容说明

• 新旧版本兼容：本标准为首发版本，无历史版本冲突。原有非开挖工程若引用通用球墨铸铁管标准，其接口形式与轴向力学性能需按本标准进行升级替换与重新验算。
• 同类标准协同：与通用球墨铸铁管标准在材质、水压及基础尺寸上保持兼容；与非开挖施工规范协同，管材参数需同时满足本标准与施工规范的双重约束。
• 冲突处理规则：当本标准条款与具体工程设计文件存在差异时，若设计指标高于本标准，按设计文件执行；若设计指标低于本标准强制性条款，必须按本标准执行。与现行国家强制性工程建设规范冲突时，以国家强制性规范为准。
