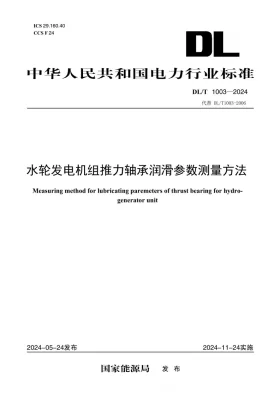

水轮发电机组推力轴承润滑参数测量方法

一、标准适用范围与执行边界

• 适用主体：额定容量50MW及以上水轮发电机组推力轴承的制造、安装、运维及第三方检测机构。
• 适用场景：机组安装调试阶段的首次润滑参数基准测定、定期检修期间的状态评估、在线监测系统的数据校准及异常工况的专项诊断。
• 排除条件：不适用于气体润滑轴承、弹性金属塑料瓦非油膜区域测量、临时性非标现场抽检及未达到恒温恒湿环境要求的室外露天测试。

二、核心实操技术要求

1. 传感器安装前执行零位校准，阻抗匹配误差需控制在0.5%以内。
2. 测量回路需独立屏蔽，信号传输线长度超过10米时必须配置隔离放大器。
3. 数据记录频率设定为10Hz，单次连续采集时间不低于30分钟，剔除启停瞬态数据。
4. 验收以三次独立测量均值作为最终报告依据，离散系数大于5%需重新标定。

三、典型业务场景应用案例

某450MW混流式机组推力轴承大修后性能验证项目，严格对照本标准执行润滑参数复测。

• 前置准备：更换符合标准粘度等级的透平油，恒温24小时使油温稳定在35℃±2℃。
• 数据采集：在镜板与推力瓦间植入微型光纤光栅传感器，同步采集转速提升至额定值过程中的油膜建立曲线。
• 参数比对：实测平均油膜厚度82μm，压力分布梯度符合标准预测模型，回油粘度指标达标。
• 结果判定：润滑系统动态响应时间缩短至4秒，各项指标落入标准规定的安全运行包络线，通过验收并恢复并网。

四、实操难点与解决方案

• 严格执行量值溯源机制，所有计量器具需提供CNAS认可机构出具的年度检定证书。
• 建立标准化测量作业指导书，明确人员资质、环境控制、设备校验及数据存证流程。
