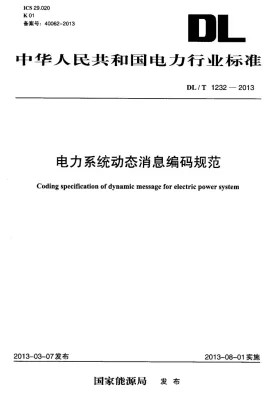

电力系统动态消息编码规范

一、标准适用场景与实施阶段

• 业务适配范围：本标准适用于电网调度自动化主站、厂站端同步相量测量装置（PMU）及动态记录装置间的实时动态消息交互。涵盖频率、电压相量、功率波动及告警事件的编码映射与解析。
• 实施环节划分：划分为编码模板配置、报文结构组帧、通信链路联调、入网协议一致性测试四个阶段。各阶段需完成底层字节序校验、字段边界对齐及校验算法固化。
• 验收阶段定位：聚焦于编码规则落地验证、跨系统消息解析兼容性测试及工程投运前协议闭环确认。验收节点设定于单体调试完成、站端联调通过及系统试运行前。

二、现场实操合规规范

1. 编码配置工艺：严格遵循字节对齐原则，整型数据采用大端序排列，浮点数据采用IEEE 754单精度格式。字段偏移量需按规范定义逐位校验，禁止跨字节填充与隐式类型转换。
2. 参数阈值管控：消息帧头标识固定为

   0xAA 0x55

   ，帧长校验和采用CRC-16-CCITT算法，生成多项式为

   0x1021

   。单次报文最大长度限制为

   4096字节

   ，链路超时重传阈值设定为

   200ms

   ，时间戳分辨率要求优于

   1ms

   。
3. 执行流程管控：现场调试需按

   模板加载—>静态注入—>动态抓取—>协议比对

   流程执行。使用逻辑分析仪截取物理层波形，确认编码极性符合规范。质量管控要求记录每次组帧的字节偏差率，偏差超过

   0.05%

   即触发工艺复核与固件重刷。

三、成果验收核验标准

四、实操常见问题与质控方案

• 高频违规问题：字节序混用导致数值解析反向；CRC校验和计算多项式配置错误；动态消息时间戳未对齐至整秒边界；非法字符注入引发缓冲区溢出。
• 质量隐患表现：跨厂商设备解析丢帧；高频采样时段编码队列堆积；异常报文未触发硬件级过滤，导致后台CPU占用率突增至85%以上。
• 标准化质控方案：建立编码沙箱环境，强制实施静态代码扫描与字节流逆向验证。部署协议一致性自动化测试平台，开启实时误码监测。整改落地要求：针对字节序错误，统一固件编译宏定义；针对CRC异常，重写查表算法并固化多项式参数；针对时戳漂移，启用北斗双模硬对时同步机制。所有整改项需通过三轮边界压力测试，输出合规签章报告后方可销项。
