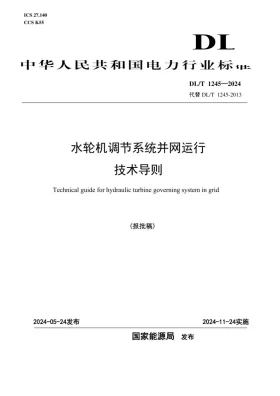

水轮机调节系统并网运行技术导则

一、标准适用场景与实施阶段

• 业务类型适配：适用于单机容量10MW及以上并网运行的水轮发电机组调节系统，涵盖混流式、轴流式及抽水蓄能机组的涉网性能控制与参数整定业务。
• 实施环节界定：规范调节系统控制器软硬件配置、测频测功回路敷设、电液转换元件安装调试及涉网控制策略组态环节。
• 验收阶段划分：分为设备出厂型式试验阶段、基建期现场静态与动态交接验收阶段、商业运行后定期涉网性能评估及参数复核阶段。

二、现场实操合规规范

1. 操作工艺控制：转速测量回路须采用齿盘测频与残压测频双冗余配置；电液转换器安装前液压油清洁度须达到NAS 1638标准7级及以上；位移传感器安装同心度偏差须小于0.05mm。
2. 参数阈值整定：机组并网运行时转速死区设定值不得大于0.04%；频率测量精度偏差限值为±0.002Hz；接力器不动时间实测值不得超过0.2s；永态转差系数bp整定范围通常设定为2%至4%。
3. 执行流程合规：按空载扰动试验、并网负荷调节试验、一次调频及自动发电控制联调试验顺序依次开展。试验期间须同步录取调节器输出、导叶开度及机组有功功率曲线，数据采样频率不得低于100Hz。
4. 现场质量管控：涉网控制参数修改须执行双人复核制并留存系统修改日志；试验工况切换前需确认电网调度指令；油压装置补气与打压操作需设置防超压机械闭锁装置。

三、成果验收核验标准

分项核验与整体验收须严格遵循以下数据指标及流程要求，严禁擅自放宽验收公差。

• 标准化验收流程：施工方完成三级自检并出具调试报告后，由具备CMA与CNAS资质的第三方测试机构开展涉网试验。测试数据需经电网调度机构自动化主站核对，确认自动发电控制与一次调频远方投退功能正常且调节速率达标后，方可签发并网验收合格证书。

四、实操常见问题与质控方案

• 测频信号受干扰导致调节系统振荡
  • 违规现象：齿盘测频信号线未采用屏蔽双绞线或与动力电缆同槽敷设，导致并网后导叶频繁抽动。
  • 质控方案：弱电信号电缆必须单独穿镀锌钢管敷设，屏蔽层单端可靠接地；控制器输入端加装光电隔离模块，接地电阻测试值需小于4Ω。
• 一次调频死区参数设置违规
  • 违规现象：为规避电网考核，现场擅自扩大转速死区或设置频率滤波延时，导致系统频率恶化时机组不响应。
  • 质控方案：控制程序对死区参数实施密码权限锁定；验收时通过继电保护测试仪向调节器注入标准阶跃频率信号，实测响应滞后时间及动作幅度，比对调度下发定值单进行闭环核验。
• 接力器响应迟滞与卡涩
  • 违规现象：主配压阀窗口搭叠量过大或液压油污染，造成不动时间超过0.2s限值。
  • 质控方案：严格执行NAS 7级油质化验，不合格滤油；利用百分表实测主配压阀死区，通过调节反馈连杆机械零位消除非线性偏差；投运前进行不少于30次全行程快速启闭疲劳测试。
