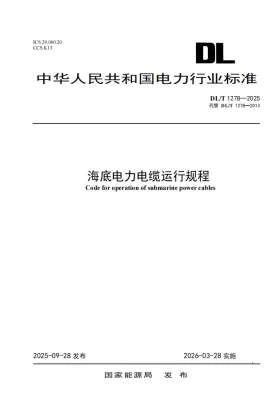

海底电力电缆运行规程

一、核心指标体系梳理

二、关键参数精准释义

• 绝缘电阻：指电缆导体与金属护层间在直流电压下的漏电流倒数，测算口径为20℃基准温度下每千米换算值，判定依据为兆欧表实测数据经温度系数修正后的结果。
• 介质损耗角正切值：表征绝缘材料在交流电场下的能量损耗比例，测算口径为额定频率下施加1.0U0电压时的损耗因数，判定依据为西林电桥或数字介损仪采集数据。
• 敷设张力：指电缆敷设过程中承受的最大轴向拉力，测算口径为张力机实时监测峰值，判定依据为电缆结构抗拉强度设计值与安全系数乘积。
• 金属护层接地电阻：指护层接地装置与大地间的电气连接阻抗，测算口径为接地电阻测试仪四线法测量值，判定依据为接地网等电位连接导通性。
• 交叉互联箱接地环流：指金属护层经交叉互联接地后形成的循环电流，测算口径为钳形电流表在正常运行负荷下的有效值，判定依据为护层感应电压与接地回路阻抗的比值。

三、参数合格区间界定

四、参数管控实操建议

1. 日常管控：部署光纤分布式温度传感系统实时监测导体与护层温度，建立每72小时绝缘参数轮巡机制，张力与弯曲半径参数由敷设船舶动态定位系统自动记录。
2. 数据统计：构建标准化参数数据库，按月度生成趋势分析报表，采用滑动平均算法消除季节性洋流与水温波动干扰，原始数据保留期限不低于电缆设计寿命。
3. 偏差修正：当绝缘电阻偏离合格区间10%以内时，启动干燥抽真空工艺；介质损耗异常时执行局部放电定位与耐压复测；张力超限立即暂停作业并释放残余应力，修正后需重新进行机械强度验证。
4. 交叉验证：定期采用变频谐振试验与振荡波测试进行双重校验，护层接地电阻测量需结合土壤电阻率分布模型进行等效换算，确保现场实测值与标准基准一致。
