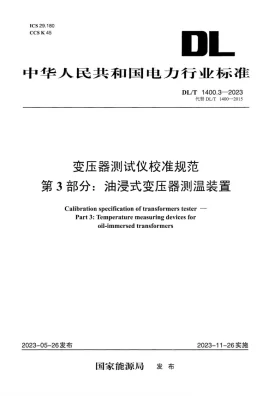

变压器测试仪校准规范 第3部分：油浸式变压器测温装置

一、核心基础术语释义

• 油浸式变压器测温装置：专指安装于油浸式变压器上，用于实时监测变压器顶层油温或绕组温度的测量系统。该系统通常由感温探头、信号传输部件及就地或远传显示控制仪表构成。
• 校准：在特定环境条件下，通过将被校测温装置的指示值与更高准确度等级的标准温度源复现的标准值进行比对，确定两者之间量值关系的技术操作过程。
• 标准器：在校准过程中提供标准温度量值的计量器具。其最大允许误差绝对值应不大于被校测温装置最大允许误差绝对值的三分之一。

二、专项技术术语解析

• 示值误差：指测温装置在规定的测量点上，其显示或输出的温度值与标准器测得的实际标准温度值之间的代数差。此指标用于衡量测温装置的测量准确度。
• 回程误差：又称迟滞误差。在相同的环境及测量条件下，保持被测量温度不变，当测温装置沿温度上升和温度下降两个相反方向到达同一测量点时，其示值之差的绝对值。
• 设定点误差：针对带有控制接点的测温装置，当温度变化促使接点产生动作（闭合或断开）瞬间，标准器读取的实际温度值与测温装置标称设定温度值之间的偏差。
• 切换差：又称不灵敏区。对于同一设定点，测温装置接点在温度上升过程中动作的实际温度值，与在温度下降过程中反向动作的实际温度值之间的绝对差值。

三、易混淆术语区分

四、术语应用规范

1. 校准文书书写规范：在编制校准记录及校准证书时，必须严格采用标准中界定的术语。禁止使用“测温不准”、“动作迟钝”等非标准化描述，应准确记录为“示值误差超差”、“回程误差过大”。
2. 指标判定规则：进行符合性判定时，设定点误差与切换差须独立计算与评估。当设定点误差超出最大允许误差范围，而切换差符合规范时，应明确判定设定点功能不合格，不可统称为接点故障。
3. 不确定度表述规范：在报告示值误差的校准结果时，须同步提供扩展不确定度。表述格式应严格遵循测量结果与包含因子的结构，不可省略置信概率说明。
4. 设备溯源术语：描述标准器状态时，应使用“有效溯源”及“检定或校准合格”等标准术语，明确标准温度源及电测仪表的量值传递链路关系，确保校准过程的法制性与技术严谨性。
