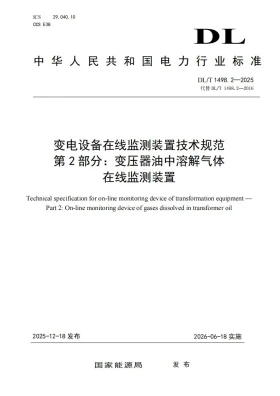

变电设备在线监测装置技术规范 第2部分：变压器油中溶解气体在线监测装置

一、核心指标体系梳理

• 环境适应性指标：工作温度范围负40℃至正70℃；相对湿度≤95%无凝露；防护等级不低于IP55。
• 通信与接口指标：支持IEC 61850或Modbus TCP协议；数据上传周期可配置，最小10min，最大168h。

二、关键参数精准释义

1. 测量误差测算口径：采用标准气体标定法与离线气相色谱法双轨校验。绝对误差适用于浓度≤5μL/L的微量组分，相对误差适用于浓度＞5μL/L的常规组分，判定依据为连续三次独立采样算术平均值与参考值的偏差比。
2. 重复性定义：在稳定工况下对同一浓度油样或标准气进行不少于六次连续测量，计算标准差与算术平均值的比值，以百分比形式表征系统内部稳定性。
3. 响应时间界定：从油样注入装置入口至系统输出首个有效组分浓度数据的完整周期，含载气置换、分离、检测器响应及算法解析全过程，不包含预热与自检耗时。
4. 油样消耗量限定：单次完整分析循环内从变压器本体取样阀实际抽取并流经流路的绝缘油体积，计量需扣除管路残留与反冲洗排油部分。

参数判定需严格遵循油中溶解气体分析限值基准，在线数据仅作趋势跟踪与预警触发，不得替代离线实验室检测的定性诊断结论。

三、参数合格区间界定

• 报警阈值联动：乙炔＞0.5μL/L触发一级预警；总烃＞150μL/L且增速＞10μL/d启动二级告警。
• 漂移补偿边界：载气压力波动范围≤0.05MPa，基线漂移＞满量程3%即判定为校准失效，强制进入维护状态。

四、参数管控实操建议

1. 日常巡检与数据清洗：建立每日数据有效性校验机制，剔除通讯中断、载气不足、基线突变产生的异常点。采用滑动平均滤波与三西格玛准则剔除离群值，保留原始数据包备查。
2. 定期标定与溯源管理：每季度使用国家一级标准物质进行多点标定。记录标准气浓度、注入时间、响应峰面积，绘制校准曲线斜率变化趋势。斜率衰减＞15%时更换色谱柱或检测器。
3. 偏差修正与算法优化：当在线数据与离线实验室数据偏差持续＞15%时，启动温度补偿与压力补偿模型重构。修正系数需经至少三次比对验证后写入主控板，禁止手动覆盖原始标定系数。
4. 台账统计与寿命预测：按设备编号建立全生命周期参数档案。统计平均无故障时间、校准频次、油样消耗速率，结合运行小时数建立部件劣化曲线。预测剩余使用寿命低于2000h时提前申报备件更换计划。
