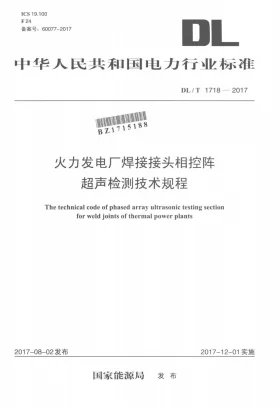

火力发电厂焊接接头相控阵超声检测技术规程

一、核心指标体系梳理

• 探头中心频率：2.0MHz至5.0MHz，覆盖壁厚8mm至100mm工况。
• 阵列晶片参数：有效阵元数≥32，阵元间距≤0.6mm，孔径动态范围32mm至128mm。
• 声束入射控制：楔块标称折射角45°、55°、65°、70°四档，聚焦法则步进角≤1.5°，单组法则聚焦深度偏差≤±1.5mm。
• 扫查采样密度：线性扫查步进≤1.0mm，脉冲重复频率（PRF）≥400Hz，数据采集间隔≤0.5ms。
• 系统信噪比（SNR）：有效检测通道基准反射波幅与背景噪声差值≥16dB。
• 灵敏度设定基准：采用距离-波幅曲线（DAC）与时间校正增益（TCG）叠加模式，φ3mm横通孔或φ2mm平底孔为基准反射体。

二、关键参数精准释义

参数测算严格剔除表面波与结构反射干扰，以衍射时差物理模型为定量底层逻辑。

三、参数合格区间界定

1. 频率与楔块温漂：中心频率偏移≤±5%，楔块温度20℃至40℃区间声速变化率≤1.5%，超限需重新标定零偏与K值。
2. SNR有效区间：≥16dB判定为有效扫查数据，14dB至16dB需复核耦合状态，＜14dB数据作废并重新校准通道。
3. DAC评定带：评定区为DAC至DAC+6dB，定量区为DAC-6dB至DAC，判废区为＞DAC+6dB且指示长度超标。
4. 步进误差限：实际位移与系统反馈偏差≤0.2mm，累计扫查长度1000mm内偏差≤2.0mm。
5. 指示长度临界：壁厚≤50mm时，L≥10mm或h≥t/3进入复验流程；壁厚＞50mm时，L≥15mm或存在未熔合特征判定为不合格。

四、参数管控实操建议

• 班前校验闭环：开机执行零点标定、声速校准与K值复核，环境温差＞±10℃强制重启TCG补偿算法，记录初始基准曲线。
• 数据溯源建模：建立A扫波形与编码器坐标映射矩阵，采用滑动窗口滤波提取底波衰减斜率，自动计算SNR波动方差与耦合衰减趋势。
• 偏差动态修正：耦合剂老化致底波衰减＞2dB时，实施分段增益微调（单次上调≤3dB，累计≤6dB）；阵元失效率＞5%立即更换探头模块并隔离历史数据。
• 工艺参数固化：限制扫查推进速度≤50mm/s，确保PRF与步长匹配率100%；定期对比手工超声复核临界缺陷，修正DAC曲线材料衰减系数偏差。
