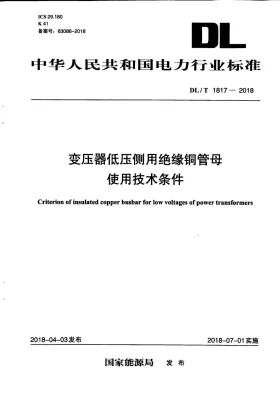

变压器低压侧用绝缘铜管母使用技术条件

一、标准适用范围与执行边界

• 适用主体：电力变压器及低压开关柜制造企业；变电站建设与施工安装单位；电力设备检测与运维机构。
• 适用场景：额定电压交流1kV及以下变压器低压侧引出线；额定电流范围500A至10000A的绝缘铜管母线系统；室内及室外环境下的短距离大电流传输。
• 排除条件：额定电压超过1kV的高压设备连接；直流系统及特殊频段电力传输；非铜质管状母线及非绝缘封闭结构母线。

二、核心实操技术要求

• 硬性指标：铜管需采用T2或TU1牌号，导电率不低于98% IACS。工频耐压试验需承受5kV/1min无击穿，局部放电量在1.5U0下不大于10pC。在额定电流下，铜管导体温升不得超过60K，绝缘层外表面温升不得超过30K。

1. 操作流程-预制加工：依据图纸进行铜管切割与弯折，弯曲半径不得小于管外径的3倍，弯折处不得出现裂纹。
2. 操作流程-绝缘包覆：采用交联聚乙烯或硅橡胶热缩冷缩管，包覆过程需确保无气泡无杂质，屏蔽层需连续接地。
3. 操作流程-连接装配：接头采用镀锡或镀银处理，接触面平整度Ra不大于3.2μm，螺栓紧固需使用力矩扳手并涂抹导电膏。

• 验收规范：外观检查绝缘层无破损鼓包，相序标识清晰准确。尺寸测量全长偏差正负5mm，相间距离符合设计图纸。电气试验绝缘电阻大于1000MΩ，交流耐压及温升试验数据符合标准曲线。

三、典型业务场景应用案例

• 城市地下变电站变压器连接：面对空间狭小、环境湿度高、额定电流6300A的实景，采用标准规定的全绝缘铜管母线，利用其可弯曲特性避开障碍物。绝缘层外敷设接地屏蔽网防止凝露引发沿面闪络，接头处采用柔性连接吸收变压器震动。
• 工业厂房大容量整流变压器配电：面对持续大负荷运行、粉尘多、额定电流8000A的实景，选用TU1无氧铜管，外绝缘采用抗紫外线及防尘硅橡胶材料。按标准要求进行1.2倍额定电流的温升型式试验验证，接头接触电阻控制在微欧级，确保长期运行不过热。
