220kV和110kV变压器中性点过电压保护技术规范

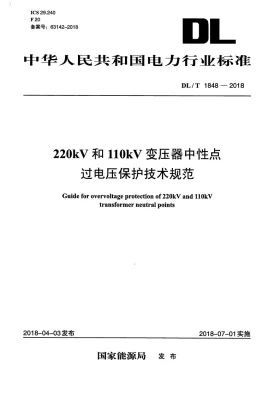

DL/T 1848-2018《220kV和110kV变压器中性点过电压保护技术规范》标准解读

一、标准修订核心变化

二、关键技术要点解析

• 保护方式适配原则
  1. 分级绝缘变压器（主流）：中性点绝缘水平低，必须采用“间隙+MOA”并联，MOA防护雷电/操作过电压，间隙限制工频过电压
  2. 全绝缘变压器：中性点绝缘水平高，可单独配置MOA，无需间隙；系统失谐时零序过电压由MOA抑制
  3. 特殊场景：低压侧有电源的变压器，中性点需增设零序过电压保护，时限0.3～0.5s跳闸
• 间隙保护核心参数

  220kV：间隙距离120-140mm，工频放电电压45-60kV，雷电冲击放电电压110-130kV；110kV：间隙距离70-80mm，工频放电电压28-35kV，雷电冲击放电电压65-85kV；间隙材质选用不锈钢，电极间距误差≤±2mm，防止放电不稳定

• 中性点MOA技术指标

  220kV用：额定电压≥72kV，直流参考电压≥103kV，0.75倍直流参考电压下泄漏电流≤50μA；110kV用：额定电压≥48kV，直流参考电压≥69kV，泄漏电流≤50μA；残压：雷电冲击残压≤200kV（220kV）/130kV（110kV），操作冲击残压≤170kV/110kV

• 接地与二次回路要求

  中性点接地引下线≥2根，与主接地网不同节点连接，接地电阻≤0.5Ω；间隙保护二次回路采用专用电缆，屏蔽层两端接地，防止干扰；MOA在线监测装置接入变电站监控系统，实时监测泄漏电流与动作次数

本标准核心红线：分级绝缘变压器未配置“间隙+MOA”并联、间隙参数超标、MOA选型不符的，视为保护配置不合格，严禁投运

三、实施操作指南

1. 前期设计与选型
   • 绝缘判定：先确认变压器绝缘类型，分级绝缘优先选“间隙+MOA”，全绝缘可选单MOA
   • 参数匹配：按电压等级选定间隙距离与MOA型号，核对工频放电电压、残压等核心参数
   • 装置选型：间隙选不锈钢材质，MOA选无间隙金属氧化物型，带在线监测接口
2. 现场安装规范
   • 间隙安装：垂直布置，电极间距精准校准，固定牢固，避免振动偏移，远离接地体≥200mm
   • MOA安装：中性点与地之间串联安装，引线短直，减少杂散电感，接地端与主地网可靠连接
   • 接地施工：双引下线对称布置，焊接牢固，防腐处理，接地电阻测试合格后方可投运
3. 试验与调试流程

   交接试验：间隙测工频/冲击放电电压，MOA测绝缘电阻、直流参考电压、泄漏电流；二次回路：校验零序过电压保护定值，测试间隙电流、开口三角电压回路；在线监测：调试MOA泄漏电流、动作次数监测功能，确保数据上传正常

4. 运维与缺陷处理
   • 日常巡视：检查间隙无锈蚀、无异物，MOA无破损、无渗漏，在线监测数据正常
   • 定期试验：年度测MOA泄漏电流，每2年校验间隙距离，每3年做MOA全项试验
   • 缺陷处理：间隙放电异常时校准距离或更换电极；MOA泄漏电流超标时及时更换，防止爆炸

四、标准应用价值

• 行业规范层面

  首次统一220kV/110kV变压器中性点过电压保护设计、安装、试验、运维全流程标准，填补专项技术规范空白，解决旧标准分散、参数模糊、配置混乱问题，规范行业设计与运维行为。

• 电网安全层面

  双重保护配置大幅降低中性点雷电、操作、工频过电压击穿风险，减少变压器损坏事故；精准参数控制提升保护可靠性，避免误动/拒动，保障电网稳定运行，降低大面积停电风险。

• 运维管理层面

  明确试验周期、项目与运维要求，实现保护装置全生命周期管控；在线监测功能助力状态检修，提前预警老化、受潮隐患，降低运维成本，提升设备健康水平。

• 经济价值层面

  减少变压器故障损坏，降低设备更换与停电损失；规范选型避免过度投资，降低保护装置采购成本；可靠保护延长变压器使用寿命，提升资产利用效率，保障电网经济效益。
