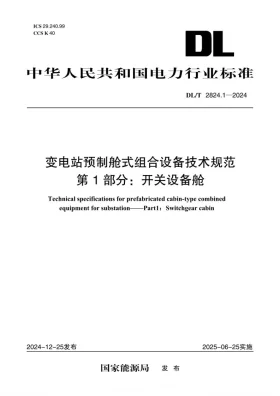

变电站预制舱式组合设备技术规范 第1部分：开关设备舱

一、标准适用范围与执行边界

• 适用主体：预制舱设备制造商、电网工程建设单位、电力设计院及变电运维部门。
• 适用场景：适用于交流标称电压10kV及以上变电站户外布置的开关设备舱，涵盖新建变电站、扩建工程及新能源升压站、储能电站的快速化建设场景。
• 排除条件：不适用于地下变电站、全室内布置的开关设备，以及未经特殊设计直接应用于高海拔、极寒或强腐蚀等极端环境的常规标准舱体。

二、核心实操技术要求

• 舱体结构与防护指标：外壳防护等级不得低于IP54，沿海及重工业区防腐等级需达到C4及以上。舱体骨架需满足8度抗震设防要求，顶部静载荷需承受不小于1.5kN/m²的雪载。
• 环境控制硬性标准：舱内温度需维持在-5℃至+40℃，相对湿度日平均值不大于95%。必须配置工业级空调及微正压防尘系统，确保舱内气压高于外部5Pa至10Pa，严防凝露与粉尘侵入。
• 电气接口与接地规范：开关设备与舱体底座需采用绝缘隔离与等电位接地双重设计。主接地网引下线截面积不小于100mm²，舱体拼接处需设置不少于两处的跨接铜排。
• 验收操作流程：
  1. 出厂前必须完成一次设备与二次屏柜的舱内联调。
  2. 现场吊装必须使用专用分配梁，起吊夹角不小于60度。
  3. 基础槽钢水平度误差控制在2mm/m以内，舱体就位后立即进行防水密封打胶与接地导通测试。

三、典型业务场景应用案例

四、实操难点与解决方案

• 难点一：多舱拼接处防水防尘失效
  • 痛点：现场安装公差导致拼接缝不均，雨季易发生渗漏，破坏舱内微正压环境。
  • 标准化对策：执行阶梯型防水企口设计。拼接时预埋三元乙丙橡胶密封条，并在外部加装不锈钢防雨罩，接缝处采用耐候硅酮密封胶进行二次封闭。验收时进行淋水试验，持续30分钟无渗漏方为合格。
• 难点二：电缆进出线孔封堵不严引发凝露
  • 痛点：底部电缆沟与舱内存在温差，潮气沿电缆缝隙上涌，导致开关柜绝缘件表面凝露放电。
  • 标准化对策：采用模块化高分子防潮封堵组件。在电缆穿孔处实施三层封堵法：底层防火泥、中层膨胀阻火模块、表层绝缘防水胶。同时在电缆室底部强制安装防凝露加热器与排水孔。
• 难点三：吊装应力导致舱体变形卡涩
  • 痛点：开关柜等重型设备安装后重心偏移，常规四点起吊易造成舱体扭转变形，导致舱门或断路器手车卡滞。
  • 标准化对策：底部承重框架采用高强度冷弯型钢满焊结构，对角线误差控制在3mm内。吊装必须使用带平衡滑轮的专用横吊梁，确保各吊点受力均匀。舱体落位后，使用力矩扳手按标准力矩紧固地脚螺栓，并在设备调试前复测手车推进力。
