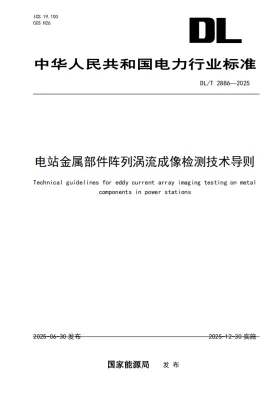

电站金属部件阵列涡流成像检测技术导则

一、DL/T 2886-2025核心技术要点解读

DL/T 2886-2025《电站金属部件阵列涡流成像检测技术导则》是针对电站金属部件无损检测的专项标准，聚焦阵列涡流成像技术的规范化应用，核心技术要点如下：

• 适用范围：明确覆盖电站锅炉、汽轮机、管道系统中碳钢、合金钢、不锈钢材质的金属部件，包括管系、法兰、焊缝、螺栓等，厚度范围0.5mm~50mm，适用于表面及近表面缺陷检测。
• 检测系统要求：规定阵列涡流检测系统需包含多通道阵列探头（探头单元间距≤1mm）、高频信号发生器（频率范围1kHz~10MHz）、成像处理模块，系统空间分辨率需≥0.2mm，检测灵敏度需达到φ0.5mm通孔当量。
• 检测工艺规范：检测前需清除部件表面油污、氧化皮，表面粗糙度Ra≤12.5μm；耦合方式优先采用干式接触（适配高温部件）或非导电耦合剂；成像数据需包含缺陷位置、尺寸、深度的可视化图谱，数据存储格式需兼容通用分析软件。
• 缺陷评定规则：根据缺陷成像特征区分点缺陷、线性缺陷、面积型缺陷，明确不同部件的缺陷验收阈值，如受热面管道线性缺陷长度＞3mm需评定为不合格，螺栓孔周向缺陷深度＞1mm需处理。

二、DL/T 2886-2025在电站金属部件阵列涡流成像检测中的应用案例

某600MW超临界火力发电厂锅炉水冷壁管（材质20G，壁厚6mm）定期检测中，应用DL/T 2886-2025开展阵列涡流成像检测：

1. 预处理阶段：清理水冷壁管表面结焦、氧化层，打磨至Ra≤12.5μm，无明显凹凸缺陷；
2. 检测实施：选用8MHz阵列涡流探头，按标准要求的扫查速度≤50mm/s进行全覆盖扫查，同步采集涡流成像数据；
3. 缺陷识别：通过成像图谱在3根水冷壁管弯头处检出线性缺陷，长度分别为4.2mm、5.1mm，深度0.8mm，符合标准中“线性缺陷长度＞3mm判定不合格”的规则；
4. 应用价值：相比传统单通道涡流检测，阵列涡流成像技术依据该标准实现了缺陷的可视化定位与定量，检测效率提升40%，提前发现管壁减薄类缺陷，避免了爆管事故发生。

三、DL/T 2886-2025与相似标准对比

注：DL/T 2886-2025在通用涡流成像技术基础上，结合电站金属部件高温、高压、结构复杂的特点，细化了探头选型、扫查工艺、缺陷评定等要求，相比通用标准更适配电站现场检测的实际工况，且对成像数据的规范性要求更高。
