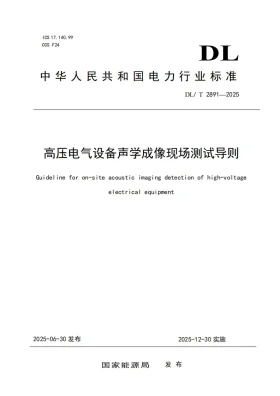

高压电气设备声学成像现场测试导则

一、标准适用范围与执行边界

• 电网运维检修单位、发电企业设备管理部门及第三方电力检测机构。

• 10kV及以上高压电气设备的局部放电、气体泄漏及机械异响现场声学成像检测。
• 设备例行巡视、带电检测及故障带电诊断。

• 不适用于处于雷雨、冰雪、大雾等恶劣气象条件下的户外声学成像测试。
• 不适用于环境背景噪声持续大于85dB(A)且无法采取有效隔离措施的室内测试。
• 排除对设备内部不可见区域（如GIS封闭腔体内部）的直接声学成像测试。

二、核心实操技术要求

1. 环境评估：测试前使用声级计测量背景噪声，记录风速、温湿度等气象参数。
2. 参数设定：根据设备电压等级与测试目标，在声学成像仪中预设频带、增益及聚焦距离。
3. 扫描成像：以0.1m/s的匀速移动仪器，对目标设备自上而下、从左至右进行网格化扫描。
4. 数据记录：发现疑似异常时，保持静止聚焦不少于10秒，同步录制声学视频与光学图像。

测试报告必须包含声源位置的光声融合图像、声压级分布数据、背景噪声基线及测试环境参数。局部放电视在放电量需结合超声波信号幅值与相位特征进行综合判定。

三、典型业务场景应用案例

• 执行方式：夜间巡视期间，测试人员距离220kV变压器套管5米处，将成像仪频段设定为40kHz。
• 落地效果：系统成功捕捉到套管均压环处的微弱电晕放电，生成高对比度声源热力图，精准定位放电点，避免传统超声波接触式检测的盲区。

• 执行方式：在110kV GIS室，针对法兰接口处设定高频声学频段进行近距离扫描。
• 落地效果：在环境噪声60dB(A)条件下，清晰识别出微小气体泄漏产生的高频湍流声，声压级达到68dB(A)，为检修提供准确坐标。

四、实操难点与解决方案

• 执行痛点：变电站冷却风扇、电抗器振动产生强低频噪声，掩盖微弱的局部放电超声信号。
• 落地对策：启用仪器的窄带滤波功能，将分析频带锁定在40kHz至60kHz区间；采用声阵列波束成形算法提升信噪比；在测试报告中扣除背景噪声基线。

• 执行痛点：对500kV超高压设备进行安全距离外测试时，声源图像光斑发散，无法精确定位。
• 落地对策：增加阵列传感器数量，配合光学变焦镜头同步放大目标区域；采用多帧图像叠加平均算法消除随机噪声干扰，提高空间定位分辨率。

• 执行痛点：户外风速大于3m/s时，风噪直接冲击麦克风阵列，导致声像图出现大面积伪影。
• 落地对策：为阵列麦克风加装专用防风罩；调整测试角度使声波入射方向与风向垂直；降低低频段增益权重，重点分析高频超声信号。
