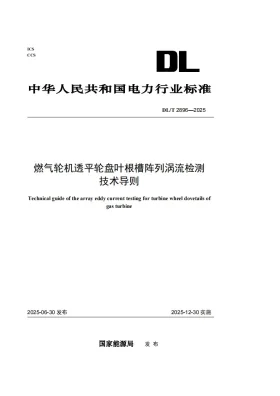

燃气轮机透平轮盘叶根槽阵列涡流检测技术导则

一、DL/T 2896-2025核心技术要点解读

DL/T 2896-2025《燃气轮机透平轮盘叶根槽阵列涡流检测技术导则》是针对燃气轮机透平轮盘叶根槽这一高应力关键部件的专项无损检测标准，核心围绕阵列涡流成像技术的规范化应用展开，技术要点如下：

• 适用范围：覆盖燃气轮机透平轮盘叶根槽（含枞树型、燕尾型等结构），适用于镍基高温合金、马氏体不锈钢等常用材质，重点检测表面及近表面疲劳裂纹、装配损伤、腐蚀坑等缺陷，明确排除铸造疏松等内部体积型缺陷的检测场景。
• 检测系统要求：阵列涡流检测系统需配置多通道阵列探头（探头单元间距≤0.5mm，适配叶根槽复杂齿形）、多频信号发生器（频率范围10kHz~10MHz）、成像处理模块，系统空间分辨率≥0.1mm，灵敏度需达到φ0.3mm通孔当量，满足微裂纹检出需求。
• 检测工艺规范：检测前需对叶根槽表面进行精细处理，清除氧化皮、油污及涂层，表面粗糙度Ra≤3.2μm；耦合方式优先采用非接触式电磁耦合或低粘度耦合剂，避免对槽体造成损伤；扫查路径需覆盖叶根槽全齿形、齿根及过渡圆角，扫查速度≤20mm/s，确保无检测盲区。
• 缺陷评定规则：根据缺陷成像特征分类，叶根槽齿根处疲劳裂纹长度＞0.5mm需评定为不合格；装配损伤导致的槽体变形深度＞0.2mm需记录并评估；腐蚀坑面积＞1mm²且深度＞0.3mm需进行后续复核，同时明确不同材质的信号干扰修正方法。

二、DL/T 2896-2025在燃气轮机透平轮盘叶根槽阵列涡流检测中的应用案例

某F级燃气轮机透平一级轮盘（材质GH4169，枞树型叶根槽）在10000小时检修中，应用DL/T 2896-2025标准开展阵列涡流成像检测：

1. 预处理阶段：采用精密打磨+超声清洗组合工艺，清理叶根槽齿根及过渡区氧化皮，表面粗糙度控制在Ra2.5μm，选用专用电磁耦合剂完成探头适配；
2. 检测实施：配置16通道阵列探头（单元间距0.4mm），设定5MHz检测频率，按标准要求的全齿形、齿根、圆角全覆盖路径进行扫查，同步采集涡流成像数据；
3. 缺陷识别：通过成像图谱在第3齿齿根处检出线性缺陷，长度0.6mm、深度0.15mm，经信号分析确认为疲劳裂纹，符合标准中“齿根裂纹长度＞0.5mm不合格”的评定规则；
4. 应用价值：相比传统磁粉检测，阵列涡流成像可实现缺陷的可视化定位与定量，检测效率提升60%，精准识别微裂纹缺陷，避免了轮盘高速旋转中因叶根槽失效引发的转子断裂风险。

三、DL/T 2896-2025与相似标准对比

注：DL/T 2896-2025在通用涡流成像技术基础上，针对燃气轮机透平轮盘叶根槽的高应力、复杂齿形、高温服役等特点，细化了探头选型、扫查路径、缺陷评定等专项要求，相比通用涡流检测标准，更贴合燃气轮机关键部件的现场检测工况，同时在灵敏度与数据规范性上兼顾了电站场景的安全需求。
