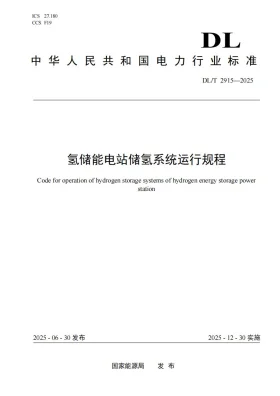

氢储能电站储氢系统运行规程

一、标准适用场景与实施阶段

• 适配业务类型：适用于额定工作压力10MPa至70MPa高压气态储氢系统及合金固态储氢系统的氢储能电站建设与运行。
• 实施环节：涵盖储氢系统首次投运、日常启停操作、变工况负荷调节及设备隔离检修全过程。
• 验收阶段：界定为单体设备无负荷调试、涉氢管路分系统联调以及72h与168h满负荷试运行验收阶段。

二、现场实操合规规范

1. 系统置换工艺：采用高纯氮气进行置换，系统内各取样点氧气体积分数必须连续三次检测低于0.5%方可判定合格。
2. 升压与充氢流程：置换达标后注入氢气，初始升压速率严格控制在0.15MPa/min以内。充氢至额定压力的80%时，需保压静置2h进行初步检漏。
3. 参数运行阈值：运行期间储氢容器环境温度维持在-20℃至50℃，氢气泄漏监测系统报警阈值设定为10%LEL，高高联锁停机阈值设定为25%LEL。
4. 现场质量管控：涉氢区域所有防爆电气设备接地电阻须小于4Ω。操作执行强制双人复核制，阀门启闭状态与中控DCS画面反馈延迟不得超过1s。

三、成果验收核验标准

四、实操常见问题与质控方案

高频违规问题与质量隐患

• 置换死角隐患：复杂管网盲端置换不彻底，氧含量超标，存点火爆炸风险。
• 法兰密封面微漏：温度交变工况下螺栓应力松弛导致高压氢气微漏，常规皂液法难检出。
• 静电积聚放电：氢气流速过快或管道绝缘引发静电，防静电接地跨接脱落。

标准化质控与整改落地方案

• 置换工艺优化：管网最高点与盲端增设临时取样阀。采用脉冲式充氮置换法利用气体湍流消除死角，使用便携式微量氧分析仪多点校核。
• 高精度检漏机制：高压系统强制引入氦质谱检漏仪，泄漏率验收标准提升至小于1×10^-6Pa·m³/s。紧固作业须用定扭矩液压扳手，按对角线分三次施加标准力矩。
• 静电防护升级：控制初始充氢流速低于1m/s。法兰跨接线采用截面积不小于16mm²多股铜芯软线，逐点测试接地连续性并建档。
