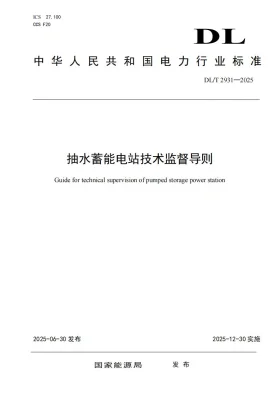

抽水蓄能电站技术监督导则

一、标准适用范围与执行边界

• 适用主体：涵盖抽水蓄能电站业主单位、运行维护机构、设计施工总承包方、第三方检验检测机构及核心设备供应商。
• 适用场景：新建机组并网前调试、在役机组定期技术监督、状态检修评估、重大技术改造验收及涉网性能测试全过程。
• 排除条件：单机容量低于十万千瓦的实验性机组、未纳入电网统一调度的独立微网储能设施、非水电调节型纯储能项目不执行本导则强制条款。

---

二、核心实操技术要求

指标阈值与执行规范：导则划定机电、水工、继保、金属、热工、化学、环保、信息、自动化等九大专责监督边界。核心硬性指标与验收流程严格依下表执行：

监督专责	核心硬性指标	监测与检验频次	验收判定准则
水轮机与水泵	轴振双峰峰值≤0.08mm，摆度偏差≤设计值80%	在线实时采集+季度停机复测	连续三次复测数据超差立即限负荷并出具诊断报告
高压电气设备	定子绕组绝缘电阻≥100MΩ，局部放电≤50pC	启机前必测+年度预防性试验	绝缘下降率超30%强制停运排查，禁止带病并网
水工建筑物	上库渗漏量≤总库容0.5‰，高边坡位移≤5mm/a	汛期月检+枯水季季检	渗漏突变或位移速率连续两期递增启动专项鉴定

操作流程与数据管控：监督作业严格遵循基线建档、周期采样、异常复核、缺陷闭环四步法。所有原始测试数据须直传省级技术监督平台，禁止人工二次修饰。验收以交叉验证报告为准，监理签字与电子数据轨迹双向绑定，档案留存期不低于机组全寿命周期。

---

三、典型业务场景应用案例

某百万千瓦抽蓄机组年度A级检修技术监督执行实录：

1. 基线调阅：检修前系统自动提取近三年SCADA运行曲线、在线振动图谱及历次试验台账，生成监督偏差基准表。
2. 多工况测试：按导则强制要求执行发电、抽水、调相、黑启动全工况转换，重点采集水泵工况启动瞬间的水锤压力峰值与转轮交变应力。
3. 缺陷溯源：导波检测定位压力钢管内壁焊缝微裂纹，金属专责立即启动复核程序，依据附录应力校核模型计算剩余安全裕度。
4. 闭环归档：管段更换后实施充水保压试验，压力保持率达标后数据自动上链，监督系统生成下一周期计划并推送至移动运维终端。

---

四、实操难点与解决方案

• 难点：瞬态工况数据捕获缺失。机组频繁变负荷导致传统稳态监督模型失效，过渡态关键参数易遗漏。对策：部署高频动态录波与边缘计算网关，按导则设定变工况触发阈值，实现毫秒级数据切片存储与特征自动提取，填补动态监督盲区。
• 难点：多专业接口责任交叉。机、电、水、金各专责在共用接口设备处易产生管理重叠与责任推诿。对策：严格执行监督矩阵清单，确立接口设备首问负责制与联合签证机制，监督报告实行多专责会签，绑定责任追溯编码，杜绝管理真空。
• 难点：早期投运机组基线缺失。老旧电站缺乏完整监督历史档案，新周期评价无有效参照。对策：依据导则启动基线重构专项评估，采用同类机组横向对标、有限元仿真反演与专家诊断会诊三轨并行补齐基线，数据明确标注重构标识并纳入受控管理体系。
