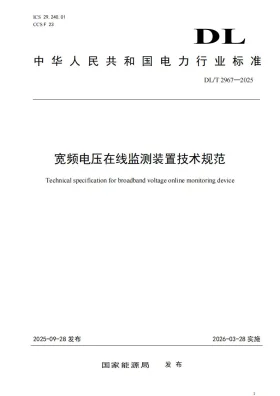

宽频电压在线监测装置技术规范

一、标准适用场景与实施阶段

• 适配业务类型：本标准适用于10kV至1000kV交直流混合电网中宽频电压振荡、谐波、间谐波及暂态过电压的实时监测场景，涵盖变电站、换流站、新能源场站及工业配网节点。
• 实施环节：覆盖装置到货检验、开箱清点、安装部署、接线调试、系统联调及数据接入调度集控主站全链路环节。
• 验收阶段：划分为单机出厂验收、现场隐蔽工程验收、系统联调验收与整体验收四个法定阶段，验收节点须严格对应工程进度计划。

二、现场实操合规规范

1. 安装工艺要求：电压互感器二次侧接入须独立配置隔离端子，屏蔽层单端接地且接地点电阻≤4Ω。装置机箱垂直度偏差≤2mm/m，固定螺栓扭矩按M8-25N·m、M10-40N·m执行。
2. 参数阈值设定：宽频采样频率强制≥200kHz，有效频带覆盖45Hz～3000Hz；测量精度须满足基波0.2S级、宽频分量0.5级；暂态事件录波触发阈值设定为标称电压的115%，死区时间≤2ms。
3. 执行流程管控：上电前须进行绝缘电阻测试（≥100MΩ/500VDC）。通讯对时采用IRIG-B或PTP协议，时钟同步偏差≤1μs。调试须按单台自校、双机比对、主站联调顺序推进，严禁跳步操作。

现场质量管控核心指标：二次回路压降≤0.1%，屏柜内线缆弯曲半径≥8倍外径，接地铜排截面≥30mm×4mm。

三、成果验收核验标准

1. 整体验收流程：施工单位提交竣工资料与技术档案，监理组织四方开展现场踏勘与功能抽检。抽检比例不低于装机总量的30%，关键节点实行100%复核。
2. 合格判定：单项指标合格率100%为强制要求，整体验收须同步完成缺陷清零清单签字归档，未达标项须在15个工作日内闭环整改并复验。

四、实操常见问题与质控方案

• 高频违规问题：二次接线相序错接导致测量向量反向；接地网多点接地引发地环流干扰；宽频滤波器参数未按现场网架频率特性整定；时钟未对时导致录波数据时序混乱。
• 质量隐患特征：暂态过电压捕捉漏报率超标（＞5%）；绝缘老化引发采样通道漂移；屏蔽线未压接OT端子造成高频噪声侵入。
• 标准化质控与整改方案：
  • 建立接线复核双签机制，采用相位伏安表实测向量，误差＞2°立即返工。
  • 实施接地系统专项测试，采用降阻剂或延长接地极将接地电阻控制在设计值内，严禁串接接地。
  • 配置宽频信号发生器进行带载全频段扫频，生成阻抗谱图修正滤波器参数。
  • 执行缺陷分级挂牌制度，A类停机整改，B类限期整改，整改后须复测原始记录并上传至质控平台。
