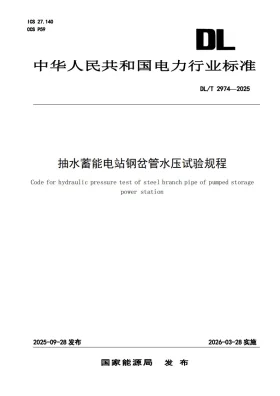

抽水蓄能电站钢岔管水压试验规程

一、标准总则与核心宗旨

• 制定初衷：规范抽水蓄能电站钢岔管水压试验全过程技术要求，保障试验安全性、结果有效性及结构服役可靠性，防范因试验工况失当引发的塑性变形、局部失稳或突发破裂风险。
• 适用原则：适用于新建、扩建及改造抽水蓄能电站中，设计压力≥1.0 MPa、材质为Q345R/Q370R/Q420R等低合金高强度钢板制造的内压式无加强型或加强型钢岔管；不适用于铸钢岔管、复合材料岔管及外压主导工况岔管。
• 核心管控导向：以“试验载荷可控、应力状态可测、缺陷响应可判、安全裕度可验”为四维管控主线，强调试验压力设定须基于设计工况下最不利组合应力路径校核，而非单一静水压倍数简单取值。

二、关键条文逐条释义

1. 第4.2.3条：“试验压力P_T应取1.50倍设计压力P_D与按GB/T 19624校核所得最小屈服压力P_Ymin的0.90倍二者中的较小值。”
   释义：P_T非固定倍数，须经岔管全尺寸有限元弹塑性分析确定P_Ymin（即岔管各分支过渡区最先发生0.2%残余应变对应的压力），再取min{1.50P_D, 0.90P_Ymin}；若P_D=4.2 MPa，经计算P_Ymin=6.8 MPa，则P_T=min{6.3, 6.12}=6.12 MPa。
2. 第5.4.1条：“升压速率不得超过0.10 MPa/min，且在90%P_T至P_T区间内，保压时间不少于30 min。”
   释义：“升压速率”指压力传感器实测值变化率，非泵站出口流量折算值；保压起始点以主岔管腰线处环向应变稳定（波动≤±2 με/5min）为判定基准，非压力表读数恒定。
3. 第6.3.2条：“验收判据应同时满足：（a）无渗漏、无宏观塑性变形；（b）最大等效应力≤0.95σ_s；（c）特征点环向应变增量Δε_θ≤0.03%。”
   释义：“特征点”特指支管与主管交汇内侧角点、主管轴向焊缝熔合线外侧2 mm处两点；Δε_θ为P_T保压结束时刻相对于0.5P_T时刻的环向应变差值，须扣除温度漂移分量（按实测表面温度变化率0.002%/℃修正）。

三、条文优先级与适用边界

四、条文冲突与兼容说明

• 与DL/T 5180—2017冲突处理：本标准第4.2.3条取代DL/T 5180—2017第8.3.2条中“试验压力统一取1.5倍设计压力”规定；当两标准对同一岔管适用时，以本标准为准；DL/T 5180—2017中关于混凝土支墩沉降观测要求仍有效，须与本标准协同执行。
• 与GB/T 19624—2019兼容关系：本标准第4.2.3条引用的P_Ymin计算方法，严格采用GB/T 19624—2019第7章弹塑性分析流程；禁止采用简化公式法或经验系数法替代全模型分析。
• 与NB/T 10387—2020衔接规则：本标准未覆盖的试验设备计量要求，执行NB/T 10387—2020第5.2条（压力传感器准确度等级不低于0.25级，应变仪系统不确定度≤1.5 με）；其第6.4条关于数据存储格式（XML Schema定义）为本标准试验数据归档强制遵循格式。
