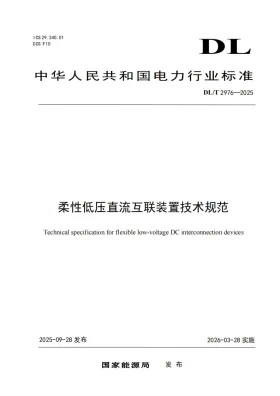

柔性低压直流互联装置技术规范

一、标准适用场景与实施阶段

• 适配业务类型：本标准适用于额定电压不大于1500V的柔性低压直流互联装置的制造、检验与运行。典型业务场景涵盖配电台区柔性互联、交直流混合微电网构建、分布式光伏与储能直流侧并网及多源协同控制。
• 实施环节：覆盖装置的现场就位安装、一次与二次线缆敷设、通信网络接入、单机调试及系统级联调测试。
• 验收阶段：划分为出厂型式试验核验、现场交接验收（外观与绝缘）、功能调试验收（控制与保护）及并网试运行验收（连续运行72小时性能评估）。

二、现场实操合规规范

• 操作工艺要求：功率模块安装需保证散热风道净空距离不小于200mm；直流母线连接螺栓紧固力矩应符合设备说明书规定，力矩偏差率不得超过±5%，紧固后需涂抹防松标记漆；接地端子截面积不得小于50mm²，接地电阻实测值须小于4Ω。
• 参数阈值管控：

1. 执行流程：施工前核查装置铭牌与图纸一致性→实施基础槽钢水平度校准（偏差≤2mm/m）→完成一次线束压接与二次屏蔽线单端接地→上电前绝缘耐压测试→控制电源送电及参数定值下发→空载联调及带载测试。
2. 现场质量管控：施工作业区环境相对湿度应低于85%，无凝露。强弱电电缆必须分层敷设，平行间距不小于300mm，交叉时呈90度直角。带电调试期间必须配置专用直流绝缘防护用具。

三、成果验收核验标准

• 分项核验项目：

1. 外观及结构：柜体防护等级不低于IP31，户外型不低于IP54；标识清晰，无机械损伤。
2. 电气性能：电能质量指标需满足直流侧电压纹波系数≤2%，交流侧电流总谐波畸变率（THDi）≤3%。
3. 保护功能：过压、欠压、过流、短路及过温保护需在整定值触发后10ms内可靠动作，并具备故障录波功能。

合格判定指标：所有电气性能参数测试结果必须优于或等于标准规定阈值；保护功能测试动作准确率达到100%；连续72小时满负荷试运行期间，装置无降额运行且无故障停机记录，方可判定为整体验收合格。

• 标准化验收流程：施工单位自检验收并提交竣工图纸及测试报告→监理单位隐蔽工程及安装工艺复核→建设单位组织专家进行功能联调与性能抽检→电网调度部门开展涉网保护定值核对与通信通道验收→签署并网验收合格证书。
