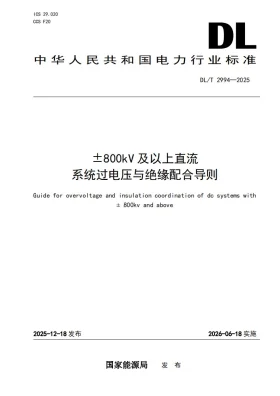

±800kV及以上直流系统过电压与绝缘配合导则

一、核心基础术语释义

• 直流输电系统：指以特定直流电压为基准实现电能传输的电气网络，涵盖换流站、直流线路及控制保护子系统，其拓扑结构直接决定过电压传播路径。
• 过电压：指系统因内部操作、故障暂态或外部雷击导致设备端子对地或极间出现的超过稳态运行电位的异常电压升高现象，按能量来源划分为内部过电压与外部过电压。
• 绝缘配合：指在统筹系统电压应力分布、设备绝缘强度离散性及过电压防护特性基础上，通过技术经济比选确定各电气节点绝缘水平与安全裕度的系统性设计方法。
• 基准绝缘水平：指以系统最高运行电压为计算起点，叠加各类过电压应力特征值后，经概率模型修正所得的设备绝缘强度标称阈值。

二、专项技术术语解析

1. 暂时过电压：指换流器闭锁、交流侧故障或谐振状态持续期间产生的工频及工频倍数电压升高，其幅值受接地极阻抗与无功补偿容量制约，需计入绝缘长期热老化与电腐蚀评估。
2. 操作过电压：指由直流断路器分合闸、换流器解锁闭锁或控制策略切换引发的衰减振荡电压，其波前陡度与峰值频率是考核换流阀组直流侧套管与平波电抗器绝缘特性的核心参量。
3. 统计法绝缘配合：指基于设备闪络概率分布与过电压幅频统计特性，采用解析积分计算系统失效率，以可接受风险阈值为约束反推绝缘裕度的定量分析方法。
4. 惯用法绝缘配合：指以标准雷电冲击或操作冲击试验电压为基准，叠加固定安全系数直接校核设备耐受能力的确定性设计流程，适用于绝缘水平标准化程度较高的直流节点。

绝缘水平确定必须遵循应力分类、防护定级、裕度校核三阶逻辑链，严禁跨电压等级混用配合参数。

三、易混淆术语区分

四、术语应用规范

• 技术文书编制须严格遵循标准附录词汇表，图纸、计算书、试验报告禁止使用非规范简称，确保全生命周期数据同源。
• 绝缘水平核算涉及统计法与惯用法交叉时，必须明确标注所选概率模型的参数分布、置信度等级及失效阈值，杜绝术语混用导致裕度失真。
• 现场过电压监测数据分类需依据导则规定的频谱特征、衰减时间常数与能量积分区间进行判定，不得将谐波谐振误录为瞬态操作冲击。
• 跨专业接口文件传递需建立电压基准对照表，标称电压、最高运行电压、配合基准电压须逐一映射，防止基数偏移引发绝缘强度误算。
