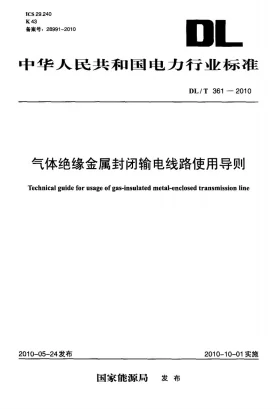

气体绝缘金属封闭输电线路使用导则

一、标准适用场景与实施阶段

• 适配业务类型：适用于额定电压110kV及以上气体绝缘金属封闭输电线路的新建、扩建与技术改造工程，涵盖架空转地下廊道及大跨距敷设场景。
• 核心实施环节：涵盖土建基础复测、设备吊装就位、导体对接与屏蔽罩装配、法兰密封处理、抽真空与气体置换、微水控制及电气交接试验。
• 验收阶段划分：划分为隐蔽工程验收、分系统调试验收与整体投运验收三级节点，各阶段需独立形成签署记录，未经上一阶段核验不得进入后续工序。

二、现场实操合规规范

• 现场质量管控：作业区相对湿度≤70%，设置三级防尘屏障；关键工序实行双人复核，执行工序交接签证与全程影像留存。

三、成果验收核验标准

1. 分项核验：主回路绝缘电阻≥5000MΩ；直流电阻偏差不超过出厂值±5%；密封试验压降折算后年泄漏率≤0.5%。
2. 整体验收：工频耐压试验电压按出厂值的80%施加，持续1min无闪络击穿；局部放电在1.1Um/√3电压下视在放电量≤5pC；密度继电器报警与闭锁动作准确，整定值误差≤2%。
3. 标准化流程：竣工资料审查→外观与基础尺寸复测→机械特性与联锁测试→绝缘及气密性试验→保护信号传动联调→出具验收判定书。任一否决项不合格即判定整体不通过，须执行专项整改。

交接试验数据须与出厂试验趋势一致，超差数据需启动专项技术复核。

四、实操常见问题与质控方案

• 高频违规与隐患：抽真空不彻底导致微水超标、密封槽残留金属颗粒引发沿面放电、力矩不均造成法兰渗漏、异物管控失效诱发局部放电。
• 标准化质控：搭建正压防尘洁净棚，抽真空系统加装冷凝捕集器；采用数显智能扳手生成扭矩-角度曲线；实施分段保压检漏与氦质谱仪精确定位。
• 整改落地方案：微水超标立即回收气体，更换吸附剂并重新抽真空；法兰渗漏定位后泄压，清理槽面更换密封组件，复核力矩；发现内部异物时现场开箱，使用无绒布与磁棒彻底清除。整改后须重新执行全套试验，合格后方可闭环归档。
