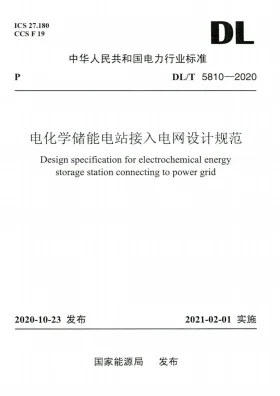

电化学储能电站接入电网设计规范

一、标准适用范围与执行边界，明确适用主体、适用场景与排除条件

• 适用主体涵盖电网企业规划设计单位、储能电站投资方、设备制造商及第三方检测机构，界定接入系统设计阶段的技术接口与责任划分。
• 适用场景限定于新建、扩建及改造的额定电压等级10千伏至500千伏、单站装机容量不低于500千瓦时的电化学储能电站并网接入工程。
• 排除条件明确不适用于分布式户用储能微电网、纯移动式储能装备、离网独立供电系统以及飞轮或压缩空气等非电化学储能形态。

二、核心实操技术要求，细化各项硬性指标、操作流程与验收规范

三、典型业务场景应用案例，结合行业实景展示标准落地方式

• 新能源侧配套储能某200兆瓦光伏项目配建30兆瓦/60兆瓦时磷酸铁锂储能。依据规范电气接入条款，设计采用10千伏双回线路T接35千伏母线。实操中优化SVG与储能逆变器协同控制策略，使并网点电压波动抑制在正负5%内，通过电网消纳考核。
• 独立调频储能电站某独立储能站接入220千伏枢纽变电站。遵循控制技术要求，部署快速频率响应控制器，设定一次调频死区0.05赫兹。并网调试采用阶跃功率指令测试，调节速率达到2.5兆瓦/秒，顺利通过调度机构涉网性能测评。

落地核心逻辑：接入电压等级与站址拓扑直接决定主接线形式，控制策略参数须与属地调度机构现行运行规程逐项对齐。

四、实操难点与解决方案，梳理高频问题、执行痛点并给出标准化落地对策

1. 痛点：局部短路电流超标储能集群集中并网易致系统短路容量越限，引发原断路器遮断容量不足。 对策严格执行规范短路电流校验流程，采用高阻抗变压器或串联限流电抗器进行阻抗匹配，优化主接线为分段运行模式，更换高遮断能力断路器。
2. 痛点：多品牌设备通信协议不兼容各厂商逆变器存在私有数据字段，导致调度主站解析异常或遥信误报。 对策强制要求设备出厂前通过国标104规约及储能扩展协议一致性测试，站内配置标准化协议转换网关，建立全站点位映射字典表，实施全量数据联调签字确认。
3. 痛点：并网验收交叉返工率高电能质量治理与涉网试验并行推进，缺陷整改导致周期拉长。 对策前置开展MATLAB/PSCAD仿真建模验证，采用模块化分级调试流程，严格执行先单机带载后整站并网顺序，按标准附录试验大纲逐项闭环并形成标准化验收档案包。
