户用电化学储能系统设计规范

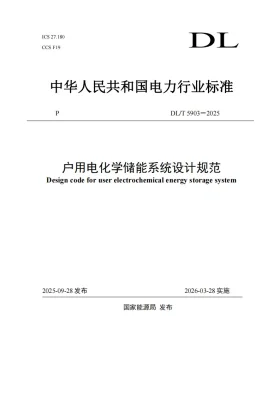

DL/T 5903-2025《户用电化学储能系统设计规范》标准解读

一、标准修订核心变化

二、关键技术要点解析

• 适用范围与基本规定
  1. 容量与接入：额定能量≥5kWh，10kV及以下接入居民/工商业配电网
  2. 电池类型：锂离子、钠离子、铅酸/铅炭、液流电池
  3. 场景边界：覆盖新建、改建、扩建户用固定式储能系统
• 安全设计核心指标

  电气安全：交流侧220/380V，接地电阻≤4Ω，漏电保护动作≤30mA/0.1s；防火：锂电池舱配自动灭火，严禁布置于地下/半地下；热管理：工作温度0-45℃，温差≤5K。

• 系统集成与并网

  PCS效率≥95%，BMS具备过充/过放/过流/过热保护与预警；并网满足电压偏差±7%、频率±0.5Hz，谐波THD≤5%。

• 监控与通信

  EMS实现本地调度与电网互动，数据采集周期≤1s；通信采用Modbus/CAN，支持远程运维与故障报警。

本标准红线：锂电池系统不得设于地下/半地下；安全保护功能缺失、防火措施不到位的系统严禁投运。

三、实施操作指南

1. 设计前期准备
   • 容量匹配：居民3-10kWh、工商业50-500kWh，结合光伏装机与负荷特性
   • 选址要求：干燥通风、远离火源，锂电池舱单层布置，与可燃物间距≥1m
   • 资料审查：电网接入许可、场地消防与承重条件确认
2. 系统设计要点
   • 电气一次：交流220/380V，配置隔离变压器、浪涌保护器
   • 电池集成：锂电采用模块化串联，减少并联，BMS分级保护
   • 热消防：舱内温控联动，配置气溶胶/七氟丙烷灭火装置，独立排烟
   • 并网接口：防逆流、低电压穿越、孤岛保护功能完备
3. 安装与调试
   • 设备安装：储能舱离地≥20cm，散热间隙≥30cm，接地可靠
   • 分系统调试：BMS/PCS/EMS功能测试，保护定值校验
   • 并网联调：电能质量测试、调度通信对时、远程监控验证
4. 验收与运维
   • 验收资料：设计图纸、试验报告、消防验收、并网检测报告
   • 运维周期：每日远程巡检，每月现场检查，年度性能校准
   • 退役管理：电池梯次利用或合规回收，防止环境污染

四、标准应用价值

• 行业规范层面

  填补户用储能设计标准空白，统一多技术路线设计要求，构建适配居民/工商业场景的技术体系，支撑行业规范化发展。

• 安全保障层面

  建立四维安全架构，强化电气、防火、热管理要求，从源头降低户用储能安全风险，保障人身与财产安全。

• 能源转型层面

  适配光储一体化发展，规范并网与能量管理，提升分布式新能源消纳能力，助力用户侧削峰填谷与能源自主。

• 产业发展层面

  明确设备形态与技术指标，引导产业链技术升级，推动低成本、高安全户用储能产品创新，加速能源绿色转型。
