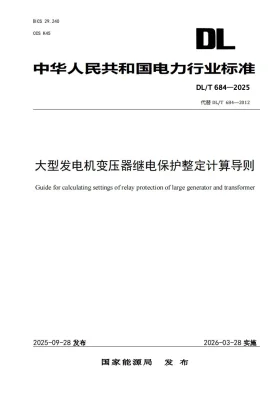

大型发电机变压器继电保护整定计算导则

一、核心指标体系梳理

二、关键参数精准释义

1. 最小动作电流(Iop.min)：定义为差动保护启动的最低电流阈值。测算口径为发电机或变压器额定电流(Ie)的标幺值。判定依据需确保在最大外部短路故障时，保护装置不因CT传变误差及暂态不平衡电流而误动。
2. 二次谐波制动比(K2)：定义为差动电流中二次谐波分量与基波分量的幅值比。测算口径基于傅里叶算法提取谐波特征。判定依据为空载合闸或外部故障切除电压恢复时，利用励磁涌流富含二次谐波的特性实现可靠制动。
3. 基波零序电压定值(U0.set)：定义为定子接地保护中基波零序电压的动作门槛。测算口径为机端或中性点PT开口三角电压。判定依据需躲过正常运行时的最大不平衡零序电压及三次谐波电压干扰。

三、参数合格区间界定

• 比率制动系数(Kres)：合规区间为0.3~0.5。临界值为0.3与0.5。低于0.3判定为不合格，易导致外部故障误动；高于0.5判定为不合格，导致内部故障拒动。
• 差动速断电流(Isd)：合规区间为4Ie~8Ie。临界值为4Ie。低于4Ie判定为不合格，无法躲过励磁涌流及严重外部短路不平衡电流。
• 三次谐波电压比(K3)：合规区间为0.1~0.3。临界值为0.1。低于0.1判定为不合格，无法有效覆盖中性点附近死区接地故障。

四、参数管控实操建议

1. 指标日常管控：建立继电保护定值台账动态更新机制。每次机组大修或一次设备参数变更后，必须在30日内重新核算CT与PT变比及短路阻抗，校核差动最小动作电流与制动系数，确保定值单与现场装置实际执行参数完全一致。
2. 数据统计与分析：依托故障录波器与保护信息管理系统，按月统计区外故障时的差动不平衡电流及谐波含量。若实测最大不平衡电流超过计算值的80%，或二次谐波含量低于12%，需触发定值复核流程。

数据统计需重点关注区外故障穿越期间的保护行为特征，严禁仅依赖稳态计算而忽略暂态过程影响。

3. 偏差修正方法：当实测二次谐波制动比逼近15%临界值时，应采用波形对称原理或间断角原理作为辅助制动判据；若定子接地基波零序电压受系统不对称运行影响产生偏差，需引入自产零序电压与外接零序电压交叉闭锁逻辑，修正动作门槛。
