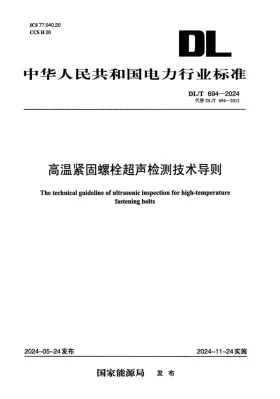

高温紧固螺栓超声检测技术导则

一、版本基础信息对比

二、条款新增内容对标

• 相控阵超声检测技术应用：新增PAUT检测设备、探头参数、专用试块及扫查方式要求。作用：提升复杂结构螺栓内部微小缺陷的检出率与三维定位精度。应用场景：大直径、变截面及高应力区高温螺栓的精密检测。
• 奥氏体不锈钢螺栓检测规范：新增针对粗晶材料的双晶探头及低频纵波检测工艺要求。作用：解决奥氏体材料晶粒粗大导致的超声衰减与草状回波干扰问题。应用场景：超超临界机组及特殊腐蚀工况下的耐高温螺栓检测。
• 缺陷定量与评定细则：新增基于当量法与测长法的综合评定矩阵及裂纹类缺陷判定规则。作用：统一缺陷尺寸测量基准，降低人为评判误差。应用场景：临界尺寸缺陷的合规性判定与螺栓剩余寿命评估。

三、条款删减与调整对标

• 删减模拟超声仪器要求：全面剔除模拟式超声波探伤仪的相关技术参数与校准条款。变动原因：模拟设备已无法满足现代高精度数字化检测、图像记录及数据追溯需求。
• 调整对比试块规格：修改平底孔与横孔试块的尺寸梯度，缩小孔径级差，增加浅表层盲区测试孔。变动原因：提高小缺陷当量评定的分辨率，适应更高参数机组对浅表及微小缺陷的严控要求。
• 修改验收等级划分：将原有的三级验收标准调整为四级，细化合格与不合格的边界条件，增加返修与复检的明确界定。变动原因：匹配现行电力金属监督规程，实现缺陷风险的精细化分级管控。

四、对标差异落地影响

1. 日常执行层面：检测人员需取得PAUT相应资质，现场作业需配备数字化扫查装置与专用高温耦合剂，检测工序增加仪器性能校验与数据实时存储环节，单根螺栓检测耗时与工艺流转发生结构性调整。
2. 合规管控层面：企业金属监督体系需同步修订检修规程与验收大纲，旧版模拟设备与老式试块面临强制淘汰，检测外包合同需明确新版标准中的PAUT工艺要求、设备准入与人员资质门槛。
3. 成果输出层面：检测报告必须包含数字化扫查图谱、缺陷三维定位数据及电子签名，实现检测数据的全生命周期可追溯，为螺栓健康状态评价、剩余寿命预测与更换决策提供高保真数据支撑。
