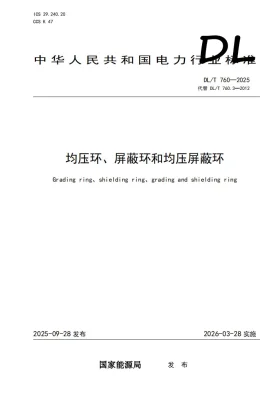

均压环、屏蔽环和均压屏蔽环

一、标准适用范围与执行边界

• 适用主体：特高压及高压架空输电线路设计单位、施工企业、运维检修机构与第三方检测认证机构。
• 适用场景：交直流输电线路绝缘子串端部、金具连接节点、导线分裂排列处的电场畸变控制部件选型、制造、安装、试验与运维全周期。
• 排除条件：不适用配电线路、低压电缆附件及非电力行业电磁兼容屏蔽器件；已投运且运行指标符合原设计、无电晕异常的存量旧版产品不强制替换。

二、核心实操技术要求

• 硬性指标：本体限用高导电铝合金或耐蚀不锈钢；铸造件表面粗糙度≤六点三微米；防腐涂层厚度≥三十微米。起晕电压须≥运行最高电压百分之一百一十倍；晴天无线电干扰水平≤八百伏每米条件下限值；表面最大电位梯度需经有限元仿真复核。
• 操作流程：图纸参数复核→三维坐标定位→激光水平校准→扭矩扳手紧固（偏差控制±百分之五）→防松锁紧→接头电化学隔离与防腐密封。
• 验收规范：执行规定工频耐压试验；同步开展紫外电晕成像复测，确认无局部放电；红外热成像无异常温升；全过程影像与测试数据归档，作为移交依据。

三、典型业务场景应用案例

四、实操难点与解决方案

• 高频问题：高空定位偏差引发电场集中
  • 痛点：悬垂作业受风载与视距限制，易偏离设计轴线，导致局部场强超标。
  • 对策：无人机辅助放线结合激光测距仪双重校验；安装后即时开展紫外复测，偏差超限强制复位，严禁带病投运。
• 高频问题：异种金属接触导致电偶腐蚀
  • 痛点：铝合金环体与铁质金具直连，在潮湿工况下形成原电池，加速根部锈蚀劣化。
  • 对策：强制使用绝缘过渡垫片，连接螺栓升配同电位或更高防腐等级金属，接口满涂长效防腐硅脂，建立季度巡检测温台账。
• 高频问题：微风振动诱发金属疲劳开裂
  • 痛点：长期低频共振使环体根部或焊缝产生微裂纹，存在脱落断线风险。
  • 对策：制造阶段优化截面模量避开线路主导振动频带；现场加装阻尼减振装置与开口销防退结构；运维阶段实施振动频谱动态监测与阈值预警。
