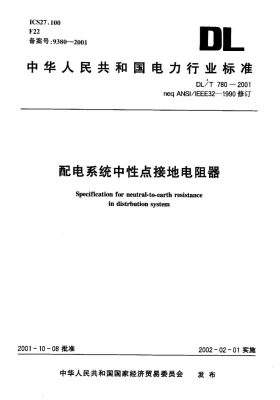

配电系统中性点接地电阻器

一、标准整体架构与篇章体系

• 范围与规范性引用文件模块：明确适用于3kV至66kV配电系统，界定中性点接地电阻器的适用边界，并建立与GB/T 10229及相关IEC基础标准的引用映射。
• 术语定义与分类模块：确立设备分类维度，按结构形式划分干式与油浸式，按电阻元件材质划分合金型与铸铁型，构建统一的技术语言体系。
• 技术要求与试验检验模块：构成标准核心，系统规定额定参数、绝缘水平、热稳定限值及温升要求，并列明型式试验、出厂检验的规程与抽样判定逻辑。
• 标志、包装与储运模块：规范产品铭牌信息、出厂包装防护等级及运输环境要求，形成从制造到现场交付的闭环质量控制链条。

二、强制性核心条款分级

1. 绝缘耐压底线：工频耐受电压与雷电冲击耐受电压为不可逾越的安全红线。绝缘介质必须承受规定幅值与时间的电气应力，击穿或闪络直接判定为不合格。
2. 热稳定与短时通流约束：严格限定10秒标准故障持续时间内的热容量核算边界。电阻体最高允许温升严禁超越材料热稳定阈值，杜绝热崩溃引发的设备损毁与系统越级跳闸。
3. 接地连续性限值：本体金属外壳与主接地端子间的过渡电阻强制要求不大于0.05Ω，确保单相接地故障电流低阻抗泄放，保障零序保护动作时限的精准性。
4. 出厂检验否决项：直流电阻实测偏差超±5%、绝缘电阻低于规定兆欧门槛、密封结构渗漏或支撑件开裂，均触发强制拒收机制。

三、推荐性优化条款解读

• 环境适应性强化：针对沿海高盐雾、化工污秽及高海拔区域，建议采用全封闭防护外壳或特种防腐涂层工艺，提升设备在恶劣工况下的绝缘裕度与抗老化能力。
• 智能监测接口预留：推荐配置内置式温度传感元件与辅助测量端子，支持温升越限预警与阻值漂移趋势分析，适配配电自动化系统远程运维需求。
• 模块化与冗余设计：提倡电阻单元采用标准化并联架构，便于系统扩容改造与快速单元替换，降低全寿命周期停运损失。

注：优化配置需结合工程投资效益比与运维能力综合评估，非强制实施项。

四、通用基础条款说明

• 标称阻值定义：指额定电压与额定短时电流比值计算所得的基准电阻值，制造容差纳入出厂校验与系统整定修正体系。
• 工作制分类界定：按负载持续率划分为长期通电型与短时故障触发型，明确不同工况下的温升考核曲线与绝缘老化评估模型。
• 接地模式关联：阐明高阻、中阻接地方式下的电容电流补偿边界与残流控制逻辑，为继电保护定值整定与选线装置应用提供参数依据。
