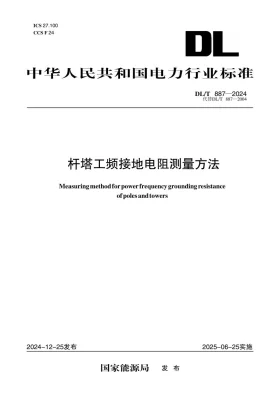

杆塔工频接地电阻测量方法

一、标准整体架构与篇章体系

• 范围与规范性引用文件：界定标准适用的交流输电线路杆塔工频接地电阻测量，明确引用的基础电气标准。
• 术语和定义：确立工频接地电阻、测量电极、接地装置等核心概念的技术内涵。
• 测量原理与仪器要求：规范三极法、钳表法等测量方法的理论基础，规定测试仪器的精度、量程及抗干扰能力。
• 测量环境与条件：限定气象条件、土壤状态及周边电磁干扰的容忍度。
• 测量步骤与数据处理：详述布线方式、电极打入深度、数据采集及修正系数的应用。
• 安全与质量控制：确立测量过程中的人身安全防护及设备操作规范。

二、强制性核心条款分级

三、推荐性优化条款解读

1. 钳表法的应用适配

   在存在多基杆塔且架空地线连通的线路区段，推荐使用钳形接地电阻测试仪。该条款优化了测量效率，免除了解开接地引下线的繁琐步骤，适用于地形受限或停电困难的运维场景。

2. 异频抗干扰技术

   针对强电磁干扰区域，指导采用异频测量法。通过偏离50Hz工频的测试频率滤除干扰信号，提升测量数据的信噪比与可靠性。

3. 土壤电阻率季节修正

   条款提出在干燥或冰冻季节测量时，引入季节修正系数。此优化机制消除了环境因素造成的测量偏差，为接地网状态评估提供全生命周期的一致性数据基准。

四、通用基础条款说明

• 工频接地电阻：指接地装置在工频电流作用下呈现的阻抗值，包含接地体自身电阻、接触电阻及土壤散流电阻。
• 三极法布线：涵盖直线法与夹角法，要求电压极与电流极呈特定几何排列，以确保零电位区的有效捕捉。
• 辅助电极：指测量时临时打入土壤中的电流极与电压极，其接地电阻需满足仪器输出能力要求，通常要求接触良好且深度不小于0.5米。
• 测量引线：连接测试仪与电极的绝缘导线，条款要求其具备足够的机械强度与绝缘耐压水平，避免线间电容对高频信号的衰减。
