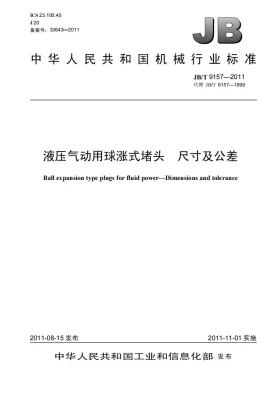

液压气动用球涨式堵头　尺寸及公差

一、标准适用范围与执行边界，明确适用主体、适用场景与排除条件

适用主体涵盖液压气动系统管路制造企业、元件装配车间及第三方检测机构。适用场景限定为额定工作压力不大于31.5兆帕的液压系统、工作压力不大于1.6兆帕的压缩空气系统管端或工艺孔封堵。标准明确规范球涨式堵头公称直径、配合孔径、胀紧力及密封面形位公差。排除条件包含介质温度超过80摄氏度、强腐蚀性流体、高真空工况，以及非标定制异形封堵结构。设计选型时须严格核对介质相容性与压力等级，超范围使用将导致密封失效。

---

二、核心实操技术要求，细化各项硬性指标、操作流程与验收规范

尺寸公差控制：堵头球体直径按H11级加工，配套孔径执行H8级公差，胀紧锥面角度偏差限定正负零点五度。密封带粗糙度必须达到Ra0.8微米以内。装配操作流程：

1. 清洁管孔内壁，去除毛刺与油污，表面状态需符合图纸基准。
2. 轴向插入堵头至定位台阶，使用专用胀紧工具施加径向膨胀力，记录压力表数值不低于标准规定下限。
3. 保压三分钟观察位移量，径向窜动不得大于0.1毫米。

验收规范：执行1.5倍额定压力水压试验，保压十分钟无渗漏、无永久变形为合格。尺寸检测采用通止规配合三坐标测量机复核关键配合面。

---

三、典型业务场景应用案例，结合行业实景展示标准落地方式

液压阀块加工过程中预留工艺孔需临时封堵。企业依据JB/T 9157-2011选取D系列球涨式堵头，匹配阀块钻孔直径十六点五毫米H8。现场执行时，采用定扭矩棘轮扳手驱动胀紧杆，使球体沿锥面径向扩张贴合孔壁。装配后接入试压回路，施加24兆帕压力进行密封性验证。标准尺寸链管控使单孔封堵准备时间缩短至四十秒，较螺纹丝堵降低装调成本，且避免螺纹滑牙导致的报废返修。该方案直接应用于多路控制阀量产线，实现工艺孔标准化封堵与快速拆卸复用。

---

四、实操难点与解决方案，梳理高频问题、执行痛点并给出标准化落地对策

• 孔径超差导致胀紧力不足：来料孔径加工偏向公差带上限时易引发密封失效。对策：建立孔径全检机制，对超差件执行铰孔修正或选配大一级公差堵头。
• 重复拆装降低球面精度：多次胀缩导致密封带微划痕。对策：规定单件复用上限为五次，超次强制报废并建立追溯台账。
• 介质含颗粒物损伤密封面：管路清洁度不达标引发泄漏。对策：安装前置滤芯并执行管路酸洗钝化工艺，装配前使用内窥镜抽检。

执行人员须严格遵循标准公差带选配原则，禁止使用非标工具强行敲击胀紧。所有操作数据录入工艺卡，实现闭环管控。
