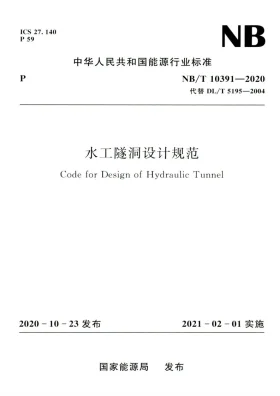

水工隧洞设计规范

一、标准适用场景与实施阶段

• 适配业务类型：本标准适用于水电水利工程中各类水工隧洞的工程设计与核验，涵盖引水隧洞、尾水隧洞、泄洪隧洞及导流隧洞的新建、扩建与改建项目。
• 实施环节：贯穿可行性研究、初步设计与施工图设计阶段，作为施工期超前地质预报、开挖支护作业、防排水施工及设计变更的技术准绳。
• 验收阶段：覆盖开挖成型验收、初期支护与二次衬砌隐蔽工程验收、灌浆工程核验以及隧洞通水前的整体竣工验收。

二、现场实操合规规范

1. 操作工艺与执行流程：必须严格遵循超前地质预报、光面爆破开挖、初期支护施作、防排水系统安装、二次衬砌混凝土浇筑及回填灌浆的标准工序。严禁工序倒置或盲目掘进。
2. 参数阈值管控：
   • 素混凝土衬砌强度等级不得低于C20，重要结构部位及高水头隧洞不应低于C25。
   • 钢筋混凝土衬砌结构受力主筋迎水面保护层厚度不应小于50mm。
   • 系统锚杆钻孔孔径须大于杆体直径15mm以上，注浆体抗压强度不得低于20MPa。
3. 现场质量管控：
   • Ⅳ、Ⅴ类围岩段必须实施监控量测，量测断面间距严格控制在10m至20m以内。周边位移与拱顶下沉速率连续3天小于0.1mm/d时，方可施作二次衬砌。
   • 光面爆破作业须严控装药量，炮孔痕迹保存率硬岩不低于80%，中硬岩不低于50%。

三、成果验收核验标准

验收核验必须基于现场实测数据与无损检测报告，严禁经验替代。

• 整体验收指标：过流面平整度偏差须控制在10mm/2m范围内，全隧洞渗漏水量符合设计环保与水力学要求，结构表面无宽度大于0.2mm的贯穿性裂缝。

四、实操常见问题与质控方案

• 违规问题与质量隐患：
  1. 未严格执行超前地质预报即开挖，极易诱发突泥涌水及塌方等地质灾害。
  2. 二次衬砌背后脱空及回填灌浆不饱满，形成水流渗漏通道，削弱围岩与衬砌联合承载作用。
  3. 超挖回填不合规，违规使用片石或废弃渣料代替同级混凝土，导致应力集中与结构开裂。
• 标准化质控与整改落地方案：
  1. 超前探测质控：强制推行物探与钻探结合的超前地质预报体系，预报长度必须大于开挖进尺10m以上，发现异常地质体立即启动动态设计变更。
  2. 脱空缺陷整改：全面推行带模注浆工艺，在二衬拱顶预埋RPC注浆管，浇筑完成后即刻进行微膨胀水泥浆液注浆。对既有脱空区，采用地质雷达精准定位后，钻孔实施高压化学灌浆封堵。
  3. 超挖合规处理：超挖部分必须采用与二衬同等强度的混凝土同步浇筑。建立开挖断面三维扫描复核机制，严格控制爆破参数，将超挖率纳入班组绩效考核以消除源头隐患。
