清管器收发装置

一、标准技术体系与产业定位

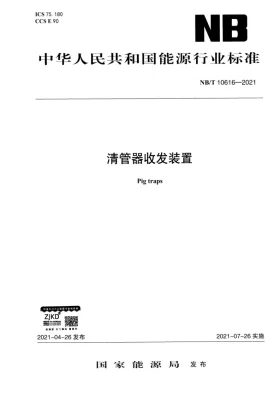

NB/T 10616-2021确立了油气储运管道关键附属设备的技术基准。该标准构建了涵盖设计、制造、检验及验收的全生命周期技术体系，明确了清管器收发筒、快开盲板、阀门及仪表接口等核心组件的集成规范。在产业定位上，标准顺应长输管道大口径、高压力、智能化的发展导向，将收发装置从单一的机械管件提升为具备状态监测与自动化控制能力的智能节点，为油气管网互联互通与高效运维提供了底层硬件支撑。

二、核心技术参数与原理

标准对装置的结构尺寸、材料屈服强度及密封性能设定了严苛阈值，确保在极端工况下的结构完整性与工艺适配性。

技术参数	指标阈值与要求	适配逻辑与原理
设计压力	涵盖Class 150至Class 2500	匹配干线及支线管网压力等级，确保承压边界安全
筒体直径	大于管道公称直径100mm至150mm	提供充足缓冲空间，防止清管器卡堵及流体冲击
快开盲板	开启时间小于3分钟，具备联锁功能	提升运维效率，通过机械与电气双重联锁杜绝误操作
无损检测	对接接头100%射线或超声检测	消除焊接缺陷，保障高压交变载荷下的抗疲劳性能

装置运行原理依托流体力学与机械传动协同，通过旁通阀与排污阀的压差控制，实现清管器的平稳装入与精准接收，同时利用指示器实时捕捉清管器位置信号。

三、技术迭代升级亮点

相较于早期行业规范，NB/T 10616-2021在技术维度实现了显著突破：

• 结构优化与轻量化：引入有限元分析指导筒体与盲板设计，在保证承压能力的前提下优化壁厚分布，降低设备整体重量与材料成本。
• 安全联锁机制升级：强制要求快开盲板配备带压自锁与余压泄放联锁装置，从物理层面根除带压开盖引发的恶性事故风险。
• 智能化接口预留：标准化了清管器通过指示器、压力变送器及温度计的安装接口，为管网SCADA系统的数据采集与数字孪生模型构建奠定硬件基础。
• 防腐与耐候性提升：细化了内外防腐涂层体系及阴极保护接口要求，延长装置在强腐蚀土壤及海洋环境下的服役寿命。

---

四、行业赋能与长期价值

该标准的实施对油气储运产业具有深远的赋能效应。首先，通过统一技术参数与检验规则，消除了设备制造与工程设计间的壁垒，大幅缩短了项目建设周期并降低了全生命周期运维成本。其次，高标准的联锁与监测要求倒逼制造企业向精密加工与智能装配转型，推动产业链整体技术升级。长期来看，该标准为国家级管网资产的标准化、模块化与数字化管理提供了法理与技术依据，是保障国家能源通道本质安全、提升管网运行效能的核心基石。
