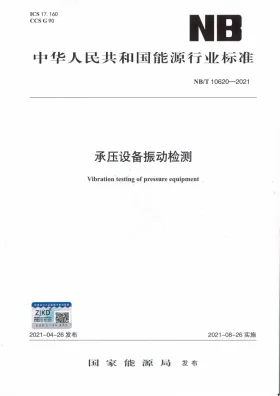

承压设备振动检测

一、标准适用范围与执行边界

• 适用主体：本标准适用于特种设备检验检测机构、石油化工企业、电力企业及其他涉及承压设备运营与维保的单位，用于规范设备振动状态的检测与评估工作。
• 适用场景：涵盖工业管道、压缩机、泵、风机及各类压力容器在役运行期间的振动检测。特别适用于管道系统因流体脉动、机械激振引发的振动检测及安全性评价。
• 排除条件：不适用于地震、风载等外部环境激振引起的振动评估，不适用于设备启停瞬态过程的振动分析，且对核级承压设备的专属振动检测不作强制约束。

二、核心实操技术要求

1. 检测设备指标：传感器频率响应范围须覆盖10Hz至1000Hz。振动速度有效值测量精度不低于±5%，位移峰值测量分辨率需达到0.1μm。设备须具备数据存储及抗电磁干扰能力。
2. 测点布置规范：
   • 管道系统测点应设置在弯头、三通、异径管及阀门等易激振部位，每个检测截面至少在相互垂直的两个方向布置测点。
   • 动设备基础及壳体测点需按驱动端与非驱动端分类，沿轴向、水平径向与垂直径向布置。
3. 数据采集流程：检测须在设备稳定运行工况下进行。每个测点连续采集时间不少于10秒，采样频率不得低于2560Hz。需同步记录设备运行参数如流量、压力与温度。
4. 验收与评价标准：
   • 管道振动：振动速度有效值小于7.1mm/s评定为合格；7.1mm/s至11.2mm/s需加强监测；大于11.2mm/s必须进行减振整改。
   • 设备振动：依据设备转速与刚性基础分类，参考标准内刚性支撑与柔性支撑阈值进行A、B、C、D四级状态划分，C级及以上触发报警。

三、典型业务场景应用案例

四、实操难点与解决方案

• 难点一：高温高压环境测点安装困难

  在大于300℃的蒸汽管道上，磁吸式传感器易脱落且压电陶瓷易失效。

  对策：采用焊接式高温加速度传感器基座，配合水冷隔热套管。信号传输选用铠装耐高温同轴电缆，确保数据不失真。
• 难点二：背景振动干扰信号提取

  多台设备密集布置的泵房内，结构传导振动导致目标设备频谱混叠。

  对策：执行相干函数分析，剔除相干系数低于0.7的干扰频段。采用运行工况隔离法，短暂停启关联设备以提取目标源特征频率。
• 难点三：小径管高频振动量化不准

  外径小于50mm的仪表管线质量轻，传感器附加质量效应显著改变固有频率。

  对策：强制使用质量小于5克的微型传感器，或采用非接触式激光多普勒测振仪进行位移测量，消除附加质量影响，确保检测数据客观反映真实振级。
