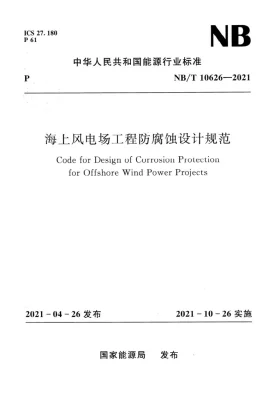

海上风电场工程防腐蚀设计规范

一、标准适用范围与执行边界

• 适用主体：明确适用于海上风电项目投资方、勘察设计机构、整机与海缆设备制造商、EPC总承包商及第三方检测机构。
• 适用场景：固定式海上风电场全部涉海结构物，涵盖单桩与导管架基础、过渡段、塔筒水下段、升压站导管架、海底电缆敷设段及J型管。规范强制划分大气区、飞溅区、潮差区、全浸区与海泥区五大腐蚀环境，各区域设计需独立核算。
• 排除条件：明确排除漂浮式风电平台、陆上陆域段电气柜防腐、临时施工船舶及工器具。与跨海桥梁或港口码头共用结构需按专项接口协议执行，不适用本规范独立条款。

二、核心实操技术要求

1. 腐蚀余量与选材：碳钢基础按二十年设计寿命计算，飞溅区与潮差区腐蚀裕量不得低于三点零毫米。紧固件与高应力法兰强制采用双相不锈钢或镍基合金，严禁异种金属直接接触导致电偶腐蚀。
2. 涂层体系指标：大气区采用环氧富锌底漆加环氧云铁中涂加聚氨酯面漆，干膜总厚度不低于三百五十微米。飞溅区强制使用厚浆型玻璃鳞片环氧体系，厚度不低于八百微米。涂装前表面处理须达Sa二点五级，锚纹深度五十至一百微米。
3. 阴极保护参数：全浸区与海泥区实施牺牲阳极保护。初始电流密度设定为八十毫安每平方米，稳态维持电流不低于五十毫安每平方米。设计保护电位严格限定在负一点零五伏至负一点三零伏，参比电极为银氯化银。
4. 验收规范流程：涂层固化后执行电火花漏点检测，设定电压按厚度乘以十倍核算。附着力划格试验需达零级至一级。阴极保护系统投运前完成阳极质量复核、回路绝缘电阻测试及参比电极标定，形成全量检测台账。

三、典型业务场景应用案例

四、实操难点与解决方案

• 难点一：现场焊接与吊装导致防腐层大面积破损。

  标准化对策

  预留焊缝两侧五十毫米免涂装带，焊后立即执行动力工具除锈St三级打磨，按阶梯工艺分层补涂。吊装全程使用高弹合成纤维吊带，严禁钢丝绳直触防腐面。
• 难点二：导管架内部结构遮挡引发阴极保护电流屏蔽。

  标准化对策

  设计端引入边界元电化学建模，优化阳极布点。在遮蔽管汇区增设分布式微型阳极块，施工期预埋测试探针，运维期依托ROV定期采集水下电位云图并动态调整阳极消耗余量。
• 难点三：全浸区生物附着加速涂层老化与点蚀。

  标准化对策

  采用自抛光型防污面漆体系，严格执行五年周期水下清洗与厚度检测规程。对局部鼓包剥离区实施铣削清理，修复边缘打磨十比一过渡坡度，采用湿固化型修补胶进行搭接施工。
