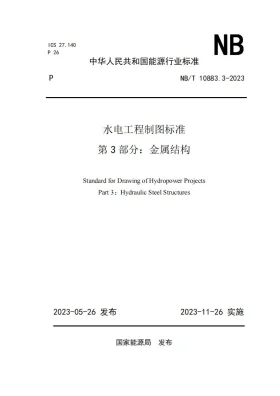

水电工程制图标准 第3部分：金属结构

一、标准适用场景与实施阶段

• 适配业务类型：覆盖水电工程闸门、压力钢管、拦污栅、启闭机及附属金属构件的二维制图与三维深化设计。
• 实施环节：贯穿方案图设计、施工图深化、制造工艺转化、现场安装放样及竣工图归档全链条。
• 验收阶段映射：严格对应图纸会审、出厂检验、吊装就位复核与竣工移交四个法定节点，要求制图数据与实体加工、安装工序实现参数级绑定。

二、现场实操合规规范

1. 图面表达控制：可见轮廓线宽0.50mm，不可见虚线0.35mm，中心线0.25mm；主图比例限定1:10、1:20、1:50，节点详图比例不低于1:5。
2. 尺寸与公差：尺寸链强制闭合，关键配合公差按IT7级执行；形位公差须引用标准基准符号，加工余量标注偏差≤±1.5mm。
3. 焊接工艺标注：焊缝符号严格对照标准图例映射，坡口角度标注精度±1°；板厚δ＞25mm构件须明确超声波探伤比例100%，下料变形补偿值按工艺评定值标注。
4. 放样与坐标管控：现场指导图须叠加三维控制网坐标，基准轴线定位偏差≤3mm，高程传递闭合差≤2mm，图纸版本与施工指令严格一一对应。

三、成果验收核验标准

• 整体验收执行设计、施工、监理三方联签，图纸变更须履行ECN闭环审批，未经复核的修订版严禁投入制造与安装。

四、实操常见问题与质控方案

• 高频违规与隐患：视图投影冲突、尺寸链开放断裂、材质代用无技术说明、焊缝符号与工艺文件脱节、竣工图与实体偏差超标。
• 标准化质控执行：实施首件图纸交叉盲审，启用CAD参数化约束杜绝手工改数；材质变更与焊接调整须同步输出技术核定单，原图采用云线明确变更范围。

整改落地执行清单化管理，现场偏差超限立即启动逆向校核程序，出具偏差分析报告并升版图纸。所有整改项须经独立第三方复核，归档资料包含修订轨迹、复核签字及变更依据，确保图物一致率达100%。
