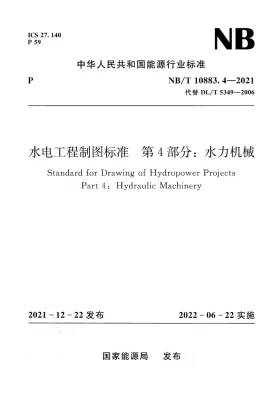

水电工程制图标准第4部分：水力机械

NB/T 10883.4-2021 NB能源

现行

标准状态

发布日期

2021-12-22

实施日期

2022-06-22

基础信息

标准号

NB/T 10883.4-2021

批准发布部门

国家能源局

技术归口

水电水利规划设计总院

制修订

修订

标准分类

中国标准分类号

P61

国际标准分类号

27.140

行业分类

电力、热力、燃气及水生产和供应业

标准类别

其他标准

标准分类

能源

标准层级

行业标准

备案信息

备案号

86412-2022

备案日期

2022-06-20

适用范围

本标准适用于水电工程水力机械图的绘制

起草单位

中国电建集团北京勘测设计研究院有限公司

起草人

赵林直曹一梁黄昱朱茹莎张昊晟张蓝国
