高海拔现场用标准雷电冲击电压发生装置通用技术条件

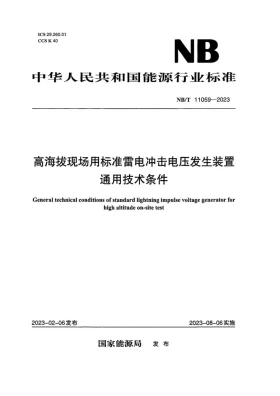

NB/T 11059-2023《高海拔现场用标准雷电冲击电压发生装置通用技术条件》标准解读

一、标准修订核心变化

二、关键技术要点解析

• 高海拔绝缘适配要求
  1. 外绝缘配置：发生器本体、分压器、高压引线绝缘强度按4500m海拔选型，预留放电裕度
  2. 电压补偿：内置海拔传感模块，依据现场气压、温度自动修正雷电冲击输出幅值
  3. 间隙控制：试验安全距离按对应海拔放大，避免高压侧空气击穿产生杂波干扰
• 雷电冲击波形参数

  标准雷电冲击全波严格执行1.2/50μs波形，波前时间误差控制在±3%，半峰值时间误差±5%；操作冲击波形同步适配，输出电压等级覆盖100kV～1200kV，满足高海拔输电设备绝缘试验需求。

• 模块化整机性能指标

  整机采用多级电容模块化组合，单模块独立可控；现场组装完成后本体泄漏电流≤10μA；连续冲击输出频次不低于6次/分钟，短时满载连续工作时长不小于2小时。

• 现场抗干扰与安全防护

  配备屏蔽接地系统，现场接地电阻≤1Ω，抑制高原空间电磁杂波干扰；设置高压闭锁、紧急停机、声光警示多重防护，野外无人值守区域加装远程启停与状态监测功能。

本标准划定技术红线：未做高海拔电压补偿、外绝缘裕度不足、低温工况无法正常起振的装置，禁止在高原现场开展雷电冲击试验。

三、实施操作指南

1. 设备选型与进场核验
   • 按现场实际海拔高度匹配对应绝缘等级装置，优先选用分体移动式结构
   • 进场核验海拔补偿功能、低温启动性能、波形输出精度三项核心指标
   • 核对出厂高原环境型式试验报告，无专项试验资料不予投入使用
2. 高海拔现场布设流程

   优先选择地势平整、风力较小区域布设，合理拉大高压端与地面、墙体安全距离；完成多点可靠接地，布设屏蔽引线；录入现场海拔、气温、气压参数，启动自动幅值修正程序，空载预试确认波形正常。

3. 现场试验规范管控
   • 正式试验前完成3次空载冲击校准，确认波形无畸变、幅值无漂移
   • 严格控制升压速率，逐级施加试验电压，实时记录环境参数与试验数据
   • 大风、降雪、浓雾天气立即停止试验，避免外绝缘闪络引发试验失效
4. 后期运维与存放要求
   • 高原使用完毕及时拆解除尘防潮，对高压绝缘部件做防尘防护
   • 每半年开展一次高海拔模拟环境校准，修正内部补偿参数
   • 低温环境存放前排空内部冷凝水汽，防止元器件冻裂损坏

四、标准应用价值

• 行业统一规范层面

  统一高海拔地区雷电冲击发生装置设计、制造、检验、使用全流程技术条件，结束高原现场试验设备无专用标准局面，规范设备生产制造与市场准入秩序。

• 电力试验应用层面

  有效解决西部高原输电线路、变电站设备现场绝缘试验难题，无需转运大型固定式试验设备，大幅降低高原电网设备绝缘检测成本与作业难度。

• 设备研发升级层面

  明确轻量化、耐高寒、海拔自适应技术方向，引导制造企业优化结构设计与电气补偿算法，提升国产冲击试验装置高海拔环境适配能力。

• 电网安全保障层面

  依托标准化现场冲击试验，精准校验高海拔电力设备雷电耐受能力，提前排查绝缘薄弱隐患，降低高原区域雷电灾害引发的线路跳闸、设备损毁事故概率。
