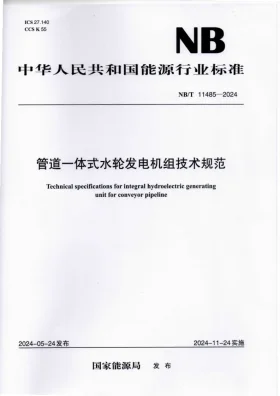

管道一体式水轮发电机组技术规范

一、标准适用场景与实施阶段

适配业务类型涵盖微小型余压发电、农业灌溉输水降压、工业循环冷却水能回收及城乡供水管网一体化水力发电系统。标准贯穿设备采购、土建交接、机组吊装、管路对接、电气接线及带载调试全链路。实施环节划分为进场复验、基础预埋、本体装配、系统联调四大节点。验收阶段严格对应隐蔽工程签证、分部工程交接、72小时带负荷连续试运行终验及档案移交。工程执行须以本规范为技术基准，各阶段边界条件清晰，责任界面明确。

---

二、现场实操合规规范

安装工艺参数阈值严格遵循同轴对中、法兰密封与基础抗震要求。主轴与管道中心线同轴度偏差≤0.05mm/m，径向跳动≤0.10mm。法兰连接执行对称交叉三次紧固，终紧扭矩偏差控制在±5%，密封面贴合间隙≤0.03mm。减震基座地脚螺栓垂直度≤1/1000，二次灌浆采用无收缩高强微膨胀材料，养护期≥7d，抗压强度≥C35。电气压接端子拉拔力≥500N，2500V兆欧表测绝缘电阻≥5MΩ。空载转速波动率≤±1.5%，水导轴承瓦温≤65℃，推力轴承油温≤70℃。

• 管路对接前须完成内壁喷砂除锈至Sa2.5级，涂覆环氧防腐涂层。
• 冷却水管路敷设坡度≥2%，高点设自动排气阀，低点设排污阀。
• 电气控制柜接地电阻≤4Ω，等电位联结跨接截面≥35mm²。

现场质量管控实行三级复核，关键工序留存原始测量数据与影像资料。

---

三、成果验收核验标准

验收核验划分为机械装配、电气绝缘、水力性能与运行稳定性四项。分项与整体验收指标如下：

核验项目	合格判定指标	检测工具/频次
同轴度与间隙	≤0.10mm	百分表/安装后
定子绝缘电阻	≥5MΩ	兆欧表/接线后
水轮机效率	≥设计值85%	超声波流量计/带载
机组振动烈度	≤2.8mm/s	速度传感器/试运行

整体验收流程执行预审查、现场实测、整改复验三阶段。预验核对出厂合格证与材质报告。现场连续记录运行数据2小时，指标落入公差带方判定合格。终验以72小时无故障停机、出力达标、保护逻辑正确为基准。验收文件含测试报告、缺陷清单、整改确认单，归档率须达100%。

验收结论以量化数据为唯一判定依据，禁止经验推断替代仪器测量。

---

四、实操常见问题与质控方案

执行阶段高频违规集中于管道焊接残余应力引发机组偏振、法兰密封面划伤致渗漏、二次灌浆密实度不足诱发低频共振。验收阶段易发隐患为电气相序错误导致反转跳机、冷却管路气阻致轴承超温、振动传感器偏离刚性节点致数据失真。标准化质控方案实施前置交底与首件样板引路。

1. 防渗漏控制：法兰面红丹粉研磨验证，0.1MPa水压保压30min零压降。
2. 防振动超标：频谱分析法定位频率源，复核螺栓预紧力与基础刚度。
3. 电气相序校核：相序表实测比对控制柜接线图，电机转向与流道设计一致。

整改落地实行“问题销项清单”管理，明确责任人、时限与复验标准。未经监理签认严禁工序流转。全周期数据接入运维平台，实现参数可追溯与质量闭环。
