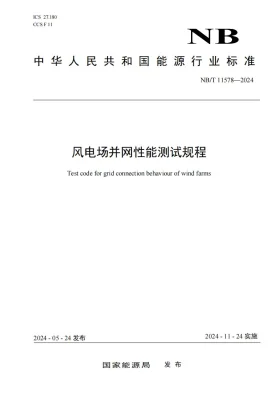

风电场并网性能测试规程

一、标准适用场景与实施阶段

业务适配范围：本标准适用于新建、扩建及技改陆上与海上风电场并网性能测试、涉网能力复核与商业运行初期核验。 实施环节划分：涵盖机组单机并网测试、场站集群协调控制测试、继电保护整定验证及调度主站数据联调。 验收阶段界定：划分为测前标定阶段（传感器校验与通道对时）、正式测试阶段（稳态运行与动态扰动工况测试）及终验归档阶段（报告评审与并网调度批复）。测试须于全容量并网投运前完成，数据序列须满足省级及以上电力调度机构技术备案要求。

---

二、现场实操合规规范

采集工艺要求：采用同步相量测量装置（PMU）与暂态故障录波器联合采集，采样率不低于2000Hz，全站时钟同步误差≤1μs。电压、电流互感器准确度等级≥0.2S级，功率分析系统综合误差≤0.5%。 参数阈值控制：

测试类别	触发边界	合格判定值
低电压穿越	并网点电压跌落至0.2p.u.	持续运行≥0.625s，无功电流支撑系数≥1.5In
高电压穿越	并网点电压升至1.3p.u.	连续运行≥100ms，不触发脱网保护
频率适应性	系统频率49.5Hz~50.2Hz	有功功率调节速率≤15%Pn/min，死区≤0.05Hz
无功电压控制	AVC指令阶跃变化≥10%	响应时间≤3s，稳态跟踪误差≤±0.5%

执行与质控流程：测试前完成保护定值复核、通信规约校验及安全隔离措施；测试中执行双人数据核对与实时双备份；扰动序列按电压跌落、频率越限、有功限幅指令顺序执行，工况切换间隔≥300s。现场实施测点溯源机制，异常波形须标记并启动复测程序，严禁人工修饰原始数据。

---

三、成果验收核验标准

分项核验项目：涉网控制策略一致性、电能质量指标、故障穿越特性、调度通信协议解析能力。各分项须同步提交原始波形文件、滤波算法说明及计量器具检定证书。 合格判定指标：全项测试通过率须为100%；关键涉网动态参数（无功支撑、惯量响应、调压速率）偏差不得超出标准容限；测试报告须具备三级签字（测试人、审核人、批准人），附完整设备台账与数据归档清单。 标准化验收流程：

1. 提交测试实施方案与测点拓扑图，经电网调度机构技术审查
2. 执行现场扰动测试，生成COMTRADE/CSV标准格式数据包
3. 委托具备CNAS/CMA资质的第三方实验室进行独立校核
4. 组织建设单位、监理单位、调度机构开展联合评审
5. 出具并网验收结论文件，录入省级新能源监控平台

原始数据与中间处理文件存储期限≥15年，支持随时追溯调用。

---

四、实操常见问题与质控方案

• 高频违规问题：测试仪器超期未检定导致相位漂移；故障触发逻辑与继保定值越限；录波通道饱和引发高频分量截断；AVC指令未覆盖全工况区间。
• 质量隐患识别：通信规约版本不匹配导致调度侧解析丢包；未执行多机群协同扰动验证；测试环境风速波动超出允许偏差范围（±1.0m/s）。

标准化质控与整改方案：实施计量器具台账化周期管理，测试前完成现场比对校验；部署双路独立录波系统，采用硬触发与软触发并行采集机制；针对通信差异，开展调度侧数字模拟器闭环验证测试。

整改落地要求：核验不合格项须于5个工作日内提交根因分析报告与复测计划，复测数据须经原测试机构交叉复核；涉及控制参数或保护定值调整的，必须重新执行全量涉网测试序列，严禁局部替代验证。整改闭环文件纳入工程竣工技术档案，作为取得并网调度许可的刚性前置条件。
