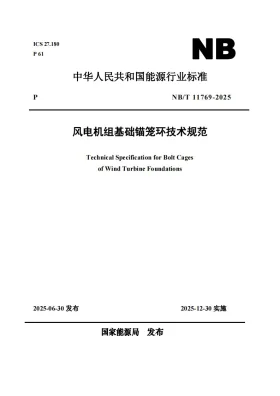

风电机组基础锚笼环技术规范

一、标准适用范围与执行边界

• 适用主体：风力发电机组基础锚笼环的设计单位、制造企业、施工单位及第三方检测机构。
• 适用场景：陆上及近海固定式风电机组基础锚笼环的制造、安装、防腐与验收环节。
• 排除条件：不适用于漂浮式海上风电机组柔性锚固系统，以及基础设计寿命低于20年的微型风电机组。

二、核心实操技术要求

1. 材料与加工指标
   • 锚杆抗拉强度标准值不得低于830MPa，屈服强度不低于690MPa。
   • 上下锚板平面度公差须控制在≤2mm/m，孔位度偏差≤1.5mm，锚板厚度负偏差为0。
2. 组装与定位流程
   • 锚杆紧固须采用扭矩-转角双重控制法，初拧扭矩达到设计值的50%，终拧转角误差控制在±5°以内。
   • 锚笼环整体标高偏差控制在±5mm，中心轴线水平位置偏差≤3mm。
3. 防腐与验收规范
   • 外露锚杆及紧固件防腐层厚度≥120μm，必须通过720小时中性盐雾试验且无红锈。
   • 验收阶段需出具全尺寸检测报告及锚杆100%超声波探伤合格证明。

三、典型业务场景应用案例

某6.25MW陆上风电项目基础锚笼环吊装工程中，严格依据本标准执行安装与验收。

四、实操难点与解决方案

• 高频问题：大直径锚杆螺纹损伤
  • 执行痛点：运输及现场穿束过程中，锚杆端部螺纹易受碰撞导致咬合失效。
  • 落地对策：制造企业出厂前必须安装标准规定的硬质尼龙螺纹保护套；施工现场设置专用存放架，严禁锚杆直接接触地面。
• 高频问题：混凝土浇筑时锚笼环上浮偏位
  • 执行痛点：高流动性混凝土浇筑产生浮力，导致锚板标高超标与轴线偏移。
  • 落地对策：按标准要求设置不少于8根抗浮拉杆与基础底层钢筋网刚性焊接；浇筑时采用对称分层布料，分层厚度严格控制在300mm至500mm，并实时监测标高变化。
• 高频问题：防腐涂层破损修复难
  • 执行痛点：现场环境复杂，机械划伤后常规补漆附着力不足，无法满足长效防腐。
  • 落地对策：建立标准化修补工艺，破损处需打磨至Sa2.5级，使用标准认可的冷喷锌涂料进行多层涂装，涂层搭接宽度不得小于50mm，干膜厚度需达到原设计的1.2倍。
