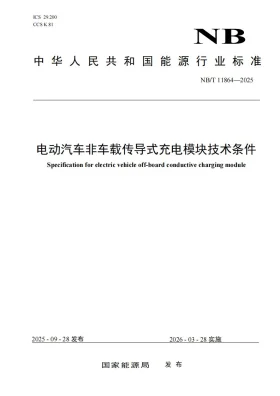

电动汽车非车载传导式充电模块技术条件

一、标准适用范围与执行边界

标准核心导向：以宽电压、高效率、高防护为基准，推动充电模块向标准化、模块化及智能化演进，确保极端工况下系统运行的绝对安全与高可靠性。

• 适用主体：充电模块研发制造企业、充电桩整机组装厂、第三方检测机构及充电站运维单位。
• 适用场景：额定输入电压为交流380V，输出为直流的电动汽车非车载传导式充电模块的设计、生产、检验与验收。涵盖快充站、换电站及高速公路服务区等大功率直流充电场景。
• 排除条件：不适用于车载充电机、交流充电桩内部控制模块，以及非传导式供电设备。额定功率低于15kW的微型模块参照其他规范执行。

二、核心实操技术要求

• 电气性能指标
  • 宽电压输出：恒功率输出电压范围需覆盖200V至1000V，在1000V输出时模块需保持额定功率运行。
  • 效率标准：满载峰值效率不得低于96%，20%至100%负载区间内综合效率需大于95%。
  • 功率因数与谐波：额定负载下输入功率因数≥0.99，总谐波畸变率≤5%。
• 环境适应性与热管理
  • 独立风道设计：模块需采用完全隔离的防尘风道，防护等级达到IP65，确保核心电子元器件不受盐雾及粉尘侵蚀。
  • 降额曲线规范：环境温度超过50℃时启动线性降额，65℃时停止输出并上报过温故障。
• 验收测试流程
  1. 进行绝缘耐压测试，输入对地及输出对地施加3000V交流电压，历时1分钟无击穿。
  2. 满载老化测试，在45℃环境舱内连续运行72小时，监测温升及输出电压纹波。
  3. CAN通信一致性测试，验证BMS交互报文及故障告警响应时间≤100ms。

三、典型业务场景应用案例

四、实操难点与解决方案

• 高频问题：高海拔环境下的绝缘失效与散热降效
  • 执行痛点：海拔超2000米地区，空气稀薄导致绝缘距离不足及风冷效率断崖式下降。
  • 标准化对策：选型时强制要求模块具备海拔降额补偿机制。硬件设计需将电气间隙与爬电距离放大1.5倍，并采用高转速防沙尘风机，配合智能温控算法动态调节转速。
• 高频问题：多模块并联均流精度差导致单机过载
  • 执行痛点：柔性充电堆中多个模块并联时，因线路阻抗差异引起电流分配不均，缩短模块寿命。
  • 标准化对策：严格执行标准中的均流测试规范。采用有源均流技术，通过CAN总线实时同步各模块电流数据，将稳态均流不平衡度控制在±2%以内。布线时需保证直流母线排截面积一致且长度对称。
• 高频问题：电磁兼容辐射干扰导致通信中断
  • 执行痛点：高频开关器件产生的高频共模干扰耦合至通信线，造成电池管理系统报文丢失。
  • 标准化对策：依据标准测试要求，在模块交流输入端及直流输出端增加定制共模电感与滤波网络。通信线缆必须采用双绞屏蔽线，且屏蔽层单端可靠接地，隔离电压需满足2500V要求。
