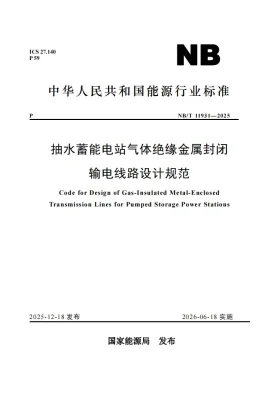

抽水蓄能电站气体绝缘金属封闭输电线路设计规范

一、标准修订核心变化

NB/T 11931-2025《抽水蓄能电站气体绝缘金属封闭输电线路设计规范》的修订，最显著的特征是实现了从“技术补充规定”向“独立完整设计规范”的跨越。相较于旧版标准或相关分散条款，新版规范在体系架构上进行了重构，核心变化体现在以下方面：

• 电压等级全覆盖： 明确将适用范围从原有的特定电压等级扩展至抽水蓄能电站常用的110kV~500kV电压等级的气体绝缘金属封闭输电线路（GIL），为不同装机规模的电站提供了统一的设计依据。
• 与电站工况深度融合： 强化了GIL设计与抽水蓄能电站频繁启停、负荷剧烈波动、地下厂房复杂环境等特殊工况的适应性要求，新增了针对性的荷载组合与疲劳校验条款。
• 环保与消防要求升级： 响应“双碳”目标，增加了对GIL设备中SF₆气体泄漏率、回收处理以及防火隔离、防爆设计的强制性要求，提升了全生命周期内的环境友好性与安全性。
• 数字化设计导向： 引入了基于BIM技术的协同设计、三维数字化移交等原则性要求，为智慧电站建设预留了接口。

二、关键技术要点解析

NB/T 11931-2025围绕抽水蓄能电站的特殊性，对GIL设计的关键技术环节进行了细化和明确，主要包括以下要点：

1. 绝缘与通流能力校验：
   • 强调不仅要校验稳态额定电流，还必须结合抽水蓄能电站的工况特点，进行频繁负荷变动下的热稳定和动稳定校验。
   • 明确了在高海拔、大落差的地下洞室布置中，GIL内部绝缘气体（通常为SF₆或混合气体）的压力、纯度的修正计算方法，防止因气压降低导致绝缘性能下降。
2. 散热与温升控制：
   • 针对GIL多敷设于通风条件受限的地下隧洞或竖井中的情况，规范提供了强迫风冷或自然冷却条件下的热路计算模型，要求设计时必须考虑洞室环境温度、日照（若有出口段）以及邻近高压电缆或其它发热体的综合影响。
3. 伸缩与抗震结构设计：
   • 抽水蓄能电站水头高、水锤效应可能导致厂房及出线洞产生位移。规范详细规定了伸缩节的选型、布置间距及补偿量计算方法，以吸收土建结构的沉降、伸缩以及GIL导体本身的热胀冷缩。
   • 对位于地震设防区的电站，增加了GIL支撑结构、穿墙（穿楼板）套管的抗震验算要求，确保地震作用下不发生结构性破坏或气体泄漏。
4. 连接与密封可靠性：
   • 对GIL与主变压器、GIS（气体绝缘金属封闭开关设备）及高压电缆的直接连接接口提出了详细的工艺要求和试验标准，强调连接部位的电场均匀化和气室分隔，避免因接口故障导致全系统停运。

三、主要条款应用示例

为更直观地理解规范要求，以下通过两个典型条款进行应用场景说明：

四、弹性方案设计

NB/T 11931-2025在追求安全可靠的同时，也体现了技术经济的灵活性与前瞻性，允许在一定条件下进行弹性方案设计：

• 气体介质的选择弹性： 虽然传统GIL多采用纯SF₆气体，但规范为环保型替代气体（如CF₃I/CO₂混合气、C₄F₇N/CO₂混合气等）的应用开了“绿灯”。在通过充分的绝缘、灭弧性能及老化试验验证后，设计人员可选用全球变暖潜能值（GWP）更低的混合气体，以降低电站的碳排放足迹。
• 布置形式的适应性： 针对抽水蓄能电站地形复杂的特点，规范不强制要求单一的水平或垂直布置，而是允许采用倾斜、垂直或组合方式敷设。这给予设计者极大的自由度，可以根据实际洞室开挖轮廓、地质条件和水力过渡段位置，优化GIL路径，减少土建工程量。
• 监测系统的模块化配置： 规范推荐但非强制要求配置在线监测系统。设计时可根据电站的智能化等级和运维需求，弹性选择配置方案：从最基本的气体密度（压力）监测，到可选配的局部放电、微水、外壳温度、机械振动等在线监测模块，实现从定期检修向状态检修的平滑过渡。
• 模块化设计与扩建预留： 考虑到部分抽水蓄能电站可能分期建设，规范支持GIL采用模块化设计。要求在设计本期工程时，应在接口、土建预留、设备容量等方面考虑远期扩建的可行性，如在出线平台预留备用相接口或在竖井内预留安装位置，避免未来扩建时推倒重来。

NB/T 11931-2025的发布，为抽水蓄能电站GIL工程的设计、采购、施工及验收提供了全面、科学的技术指引。设计人员需深入理解其核心变化与关键技术要点，并善用规范中的弹性设计空间，在保障电网安全稳定运行的前提下，优化工程投资，推动抽水蓄能电站向更绿色、更智能的方向发展。
