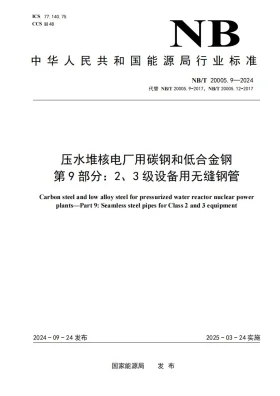

压水堆核电厂用碳钢和低合金钢 第9部分：2、3级设备用无缝钢管

一、标准适用范围与执行边界

• 适用主体：压水堆核电厂核安全2级、3级设备用碳钢和低合金钢无缝钢管的制造、检验与验收。
• 适用场景：核岛辅助系统及常规岛二回路系统的承压管道、热交换器传热管及管件原材料制造。
• 排除条件：严禁用于核安全1级设备；排除奥氏体不锈钢、双相不锈钢及铸铁材质；外径小于10mm或壁厚小于1mm的毛细管或极薄壁管不适用本标准规范。

二、核心实操技术要求

三、典型业务场景应用案例

1. 项目背景：某压水堆核电厂余热排出系统热段管道制造，设计压力17.2MPa，设计温度350℃，选用材质为15CrMo，规格为外径219mm，壁厚24mm。
2. 材料冶炼与成型：钢厂采用电炉冶炼加炉外精炼工艺，热穿孔后经自动轧管机组轧制。钢管成型后立即进入连续式热处理炉进行正火加回火处理。
3. 无损检测执行：管体使用多通道全自动超声波探伤设备检测分层与夹杂物；内外表面采用荧光磁粉探伤排查表面微裂纹。发现一处深度0.5mm的表面折叠缺陷，通过机械打磨消除并重新复验合格。
4. 质保与交付：供应商建立材料数据包，包含冶炼炉批号、热处理曲线、化学分析及力学性能试验报告、无损检测图谱及人员资质证明，确保全生命周期可追溯。

四、实操难点与解决方案

• 痛点一：厚壁低合金钢管内壁超声波检测信噪比低。对策：采用水浸法聚焦超声检测替代常规接触法，选用频率5MHz的双晶纵波探头。通过制作对比试块校准灵敏度，消除管壁曲率导致的声波衰减盲区。
• 痛点二：调质热处理后冲击韧性不达标。对策：优化回火冷却速率。在回火保温结束后，采用风冷或快速水冷至300℃以下，避免发生第二类回火脆性。同时增加炉温均匀性测试频次，确保炉温偏差在±5℃以内。
• 痛点三：管端坡口机械加工诱发微裂纹。对策：禁用热切割方式制备坡口。采用专用冷加工车床成型，控制进刀量与切削速度。加工完毕后立即对坡口及热影响区进行100%渗透检测，确保无加工硬化裂纹。
