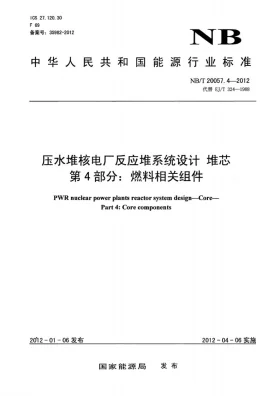

压水堆核电厂反应堆系统设计 堆芯 第4部分：燃料相关组件

一、标准适用范围与执行边界

• 适用主体：压水堆核电厂反应堆系统工程设计院、核级设备制造厂及核安全监管部门。
• 适用场景：涵盖控制棒组件、阻力塞组件、初级中子源组件、次级中子源组件及可燃毒物组件的结构设计、材料选型、力学与热工水力分析、制造及验收规范。
• 排除条件：不适用于燃料组件及燃料棒的设计，不适用于非压水堆型核反应堆，排除退役阶段放射性组件的解体与处理流程。

二、核心实操技术要求

三、典型业务场景应用案例

在某百万千瓦级压水堆核电厂首次装料工程中，设计团队依据本标准开展阻力塞组件与初级中子源组件的装配设计与入堆前验证。

1. 设计输入确认：根据堆芯物理设计确定的中子源强度需求，选定源材料的同位素富集度与封装形式，核算可燃毒物组件的初始反应性价值。
2. 结构干涉验证：在三维模型中模拟中子源组件插入燃料组件导向管的动态过程，确保组件底部与堆芯下支撑板的定位销精确啮合，预留足够的热膨胀间隙。
3. 热工水力验证：计算流经中子源组件底部的冷却剂压降，验证局部沸腾裕度满足安全限值，避免高温腐蚀加剧及流致振动放大。
4. 制造与装配验收：执行组件组装后的整体尺寸测量，利用专用检具验证控制棒束与星形架的连接精度，出具符合本标准的出厂合格证明及装配记录。

四、实操难点与解决方案

• 高频问题：流体诱导振动导致组件导向管磨损
  • 执行痛点：高流速冷却剂易引发控制棒组件高频振动，长期运行导致星形架指状物与导向管产生微动磨损，削弱结构强度。
  • 标准化落地对策：依据标准力学分析要求，在结构设计阶段增加防振凸台与导向键。制造阶段严格控制星形架各指状物的平行度公差在0.05毫米以内，装配后执行振动台架模拟试验，监测并验证长期磨损率处于安全区间。
• 高频问题：吸收体材料辐照肿胀引发卡棒风险
  • 执行痛点：吸收体在中子辐照下体积膨胀，若包壳间隙预留不足将导致控制棒卡滞，直接影响紧急停堆功能及反应堆安全。
  • 标准化落地对策：严格落实标准中的包壳与芯块间隙设计规范。采用芯块分段装填工艺，在相邻芯块间预留膨胀补偿间隙，引入热等静压工艺提高包壳材料抗蠕变性能，并在出厂前进行100%超声波探伤检测包壳结合面完整性。
• 高频问题：可燃毒物组件装配精度超差
  • 执行痛点：毒物棒与星形架焊接时产生热变形，导致整组组件直线度超标，插入堆芯时摩擦力增大。
  • 标准化落地对策：采用专用柔性焊接工装限制热变形，焊接全过程实施温度监控。焊后采用机械校直工艺修正直线度，并使用三坐标测量仪对全长直线度进行终检，确保满足标准公差要求。
