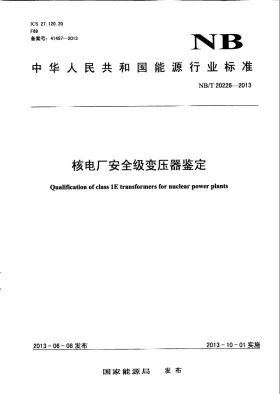

核电厂安全级变压器鉴定

一、核心指标体系梳理

二、关键参数精准释义

1. 局部放电量：指在工频耐压试验中，变压器内部绝缘缺陷在电场作用下产生的局部放电电荷量。测算口径为在1.5Um/√3电压下视在放电量的最大值，判定依据为超声波与高频电流联合检测法。
2. 绕组温升限值：指变压器在额定容量连续运行下，绕组平均温度与冷却介质温度之差。测算口径采用电阻法计算平均温升，判定依据为热稳定状态下的电阻变化率。
3. LOCA环境参数：指失水事故工况下的极端热力学与辐射条件。测算口径为安全壳内温度、压力及累积辐射剂量的包络曲线，判定依据为设备在模拟舱内经历完整事故剖面后的功能完整性。
4. I类抗震指标：指安全级设备必须承受安全停堆地震并保持安全功能的抗震类别。测算口径为反应谱分析与时程分析结合，判定依据为结构应力低于材料屈服极限且电气间隙不发生击穿。

三、参数合格区间界定

• 局部放电量：合规区间为0至10pC。临界值为10pC。不合格判定标准为测试期间出现大于10pC的持续放电脉冲，或放电量随时间呈发散趋势。
• 绝缘电阻与吸收比：合规区间为绝缘电阻≥1000MΩ且吸收比≥1.3。临界值为1000MΩ与1.3。不合格判定标准为低于上述任一临界值，或极化指数小于1.5。
• 温升限值：合规区间为绕组温升≤65K，顶层油温升≤55K。临界值分别为65K与55K。不合格判定标准为实测温升超限，或温升曲线未达到热稳定状态即终止测试。
• LOCA鉴定寿命：合规区间为等效老化寿命≥40年。临界值为40年。不合格判定标准为模拟事故后绝缘材料机械强度保留率低于50%，或介电强度下降超过20%。

注：所有合格区间的判定必须在标准规定的环境基准条件下进行，环境参数偏差需按标准公式进行折算修正。

四、参数管控实操建议

1. 日常管控与监测：建立变压器在线局部放电监测与光纤测温系统。设定局部放电预警阈值为5pC，温升预警阈值为限值的80%。每周采集一次绝缘油色谱数据，重点关注乙炔与氢气含量。
2. 数据统计与趋势分析：采用控制图法对绝缘电阻与吸收比进行统计过程控制。建立温升与负载率的回归模型，每月生成参数劣化趋势报告。当数据点偏离均值2个标准差时触发预警。
3. 偏差修正与校准：绝缘电阻测试需严格记录环境温湿度，利用温度换算系数修正至20℃基准值。局部放电检测需定期校准传感器灵敏度，扣除背景噪声干扰，确保信噪比大于3。
4. 鉴定状态维护：对经历LOCA模拟试验的同类参照样本进行定期破坏性抽检。建立材料老化Arrhenius模型数据库，每5年根据实际运行温度谱重新核算等效老化寿命，确保剩余寿命满足核电厂延寿要求。
