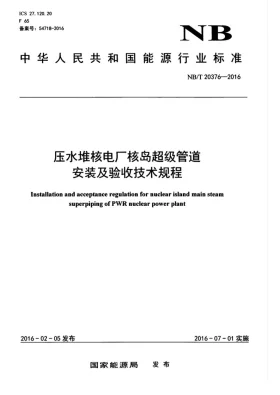

压水堆核电厂核岛超级管道安装及验收技术规程

一、核心指标体系梳理

• 管口错边量：≤1.5mm且≤壁厚的10%（取较小值）
• 对口间隙：2.0～3.5mm（钨极氩弧焊打底）/ 3.0～5.0mm（自动焊）
• 坡口角度：65°±5°（V型复合）/ 30°±3°（U型底部钝边区）
• 直线度偏差：≤1.5mm/m，全长累积≤L/1000且≤15mm
• 标高与轴线定位：±2mm
• 支吊架间距：设计值±15mm，热态位移预留按应力分析值
• 法兰螺栓预紧力矩：设计值±10%，按对称交叉四级紧固
• 内表面清洁度：颗粒物≤50μm，残留物≤0.1mg/cm²
• 水压试验压力：设计压力1.25～1.5倍（核安全1级取1.5倍），稳压≥30min

二、关键参数精准释义

所有测量作业须在环境温湿度稳定状态下实施，计量器具需具备法定校准证书且在溯源有效期内，数据采集采用双人复核制。

三、参数合格区间界定

• 错边量合规区间：0～1.0mm（常规工况）；1.0～1.5mm为条件接受区，需设计单位出具书面评估报告；＞1.5mm为不合格区，强制切除返工。
• 间隙与坡口临界值：间隙＜2.0mm判定为未焊透高风险；＞5.0mm判定为焊缝成型失效。坡口超差严禁手工修整，须返回机加平台数控重制。
• 定位与支撑偏差：±3mm触发工艺预警；＞±5mm判定为安装超差。支吊架间距超差＞20mm或滑动面卡滞直接判定不合格，需重新布置。
• 压力试验临界点：升压至试验压力100%进入稳压期，压降＞1%、出现可见渗漏、塑性变形或声发射异常即判定不合格，立即泄压排查。

四、参数管控实操建议

1. 日常管控：执行“一管一档”数字化台账。组对前内窥镜100%巡检，清洁采用高纯氮气脉冲吹扫结合无水乙醇脱脂，滤膜称重法按5%比例抽检验证。
2. 数据统计：引入SPC过程控制模型，对错边量、间隙值计算Cpk指数。Cpk＜1.33触发工艺参数校准；Cpk＜1.0启动停点审查。数据实时录入工程系统，自动生成Xbar-R控制图。
3. 偏差修正：定位偏差＞2mm严禁冷强制对口，采用液压拉伸器或热应力释放工装微调。直线度超差采用感应加热矫正（峰值温度≤650℃，升温速率≤100℃/h），矫正后100%磁粉检测复验。
4. 紧固与法兰管控：液压拉伸器按30%、60%、100%、100%四级对称加载，扭矩衰减率＞5%执行二次紧固。法兰平行度超0.2mm时松开螺栓重布垫片应力，严禁楔形垫补偿。
