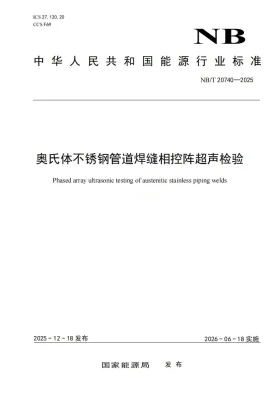

奥氏体不锈钢管道焊缝相控阵超声检验

一、标准整体架构与篇章体系

• 基础与通用模块：涵盖范围、规范性引用文件、术语和定义，界定奥氏体不锈钢管道焊缝相控阵超声检验的适用边界与基础语境。
• 资源与准备模块：包含人员资质、仪器与探头要求、试块设计，确立检验实施的硬件与人力底线。
• 实施与操作模块：涉及检验工艺规程、校准与核查、扫查计划与数据采集，规范现场作业流程。
• 评定与输出模块：包括数据处理、缺陷评定、质量分级及检验报告，形成闭环的质量判定依据。

二、强制性核心条款分级

三、推荐性优化条款解读

1. 探头频率与晶片优化：针对奥氏体不锈钢晶粒粗大导致的声散射衰减，宜优先选用较低频率及大尺寸晶片探头。此优化可显著改善信噪比，提升深层缺陷的检出能力。
2. 聚焦法则设计优化：宜采用扇形扫查与线性扫查相结合的复合聚焦法则。对于壁厚较大的管道，推荐引入动态深度聚焦技术，以保证全壁厚范围内的声束分辨率与灵敏度一致性。
3. 耦合剂与表面准备：管道表面宜进行机械打磨以去除氧化皮与飞溅，推荐采用高粘度水基耦合剂。此举可减少声能界面损失，确保声束稳定透入母材与焊缝金属。
4. 数据后处理分析：宜结合全矩阵捕捉与全聚焦方法进行高级数据后处理。该优化适用于结构噪声干扰严重的区域，能有效剥离晶界散射噪声，提高微小缺陷的成像清晰度。

四、通用基础条款说明

• 奥氏体不锈钢焊缝各向异性：指焊缝金属在凝固过程中形成的柱状晶结构导致超声波传播速度及衰减系数随传播方向变化的物理特性，是制定相控阵声束偏转与聚焦策略的核心考量因素。
• 相控阵聚焦法则：指通过控制阵列探头各晶片的激发延迟时间，实现声束在特定深度和角度聚焦与偏转的电子控制规则，直接决定声场形态与检测分辨率。
• 结构噪声：指超声波在奥氏体不锈钢粗大晶粒界面发生散射与模式转换后，被探头接收并形成的背景杂波信号，区别于真实缺陷反射信号。
• 参考试块：指采用与被检管道材质、规格、焊接工艺相同或相近的材料制成的，含有人工反射体的校准样件，用于仪器校准与灵敏度设定。
