陆上风电场工程施工组织设计规范

一、标准适用范围与执行边界

• 适用主体：本标准适用于新建或扩建的陆上风电场工程项目的施工组织设计工作。
• 适用场景：
  • 风电机组基础建设
  • 升压站施工
  • 集电线路铺设
  • 道路修建与维护
  • 设备安装调试
• 排除条件：
  • 不适用于海上风电场项目
  • 不适用于旧有风电场改造项目
  • 不适用于非风能发电相关设施（如变电站独立工程）

二、核心实操技术要求

1. 施工前期准备

1. 地质勘察：确保风场区域地质条件符合设计要求，记录土壤承载力、地下水位等参数。
2. 施工规划：制定详细的施工计划表，包括工期安排、资源配置、进度节点。
3. 环境评估：分析对周边生态的影响，提出环保措施。

2. 风电机组基础施工

3. 升压站施工

1. 电气设备安装：确保高压开关柜、变压器等设备安装位置正确，接线无误。
2. 接地系统：接地电阻值应≤4Ω。
3. 电缆敷设：电缆弯曲半径≥20倍直径。

4. 集电线路铺设

• 架空线路：导线弧垂偏差控制在±5%范围内。
• 地下电缆：埋深≥0.7m，回填土需夯实。

5. 道路修建与维护

1. 路面宽度：≥4m，转弯半径≥15m。
2. 排水设施：设置纵横向排水沟，保证雨季排水畅通。
3. 维护周期：每季度检查一次路面状况。

6. 设备安装调试

1. 风电机组：叶片安装角度偏差≤±1°。
2. 控制系统：数据采集功能正常，报警阈值设置合理。
3. 试运行：连续运行时间≥72小时。

三、典型业务场景应用案例

某沿海平原地区拟建一座装机容量为100MW的风电场，包含32台单机容量为3.125MW的风电机组。根据标准要求：

• 施工前完成详尽的地质勘探，发现局部存在软土地基，采用CFG桩复合地基处理方案。
• 升压站内高压设备安装严格按照图纸施工，确保各相间距离满足安全间距要求。
• 集电线路采用直埋方式铺设，埋深0.8m，并沿线路布置了完善的防雷接地装置。
• 施工过程中定期召开进度协调会，及时解决材料供应滞后等问题。

四、实操难点与解决方案

1. 难点一：恶劣天气影响施工进度

• 原因分析：春季多雨，夏季台风频发，冬季低温导致混凝土凝固速度减慢。
• 解决方案：
  • 提前储备应急物资，如防雨布、加热设备。
  • 调整施工工序，将易受天气影响的工作安排在适宜季节进行。

2. 难点二：大型设备运输困难

• 原因分析：运输路线狭窄，部分路段承载能力不足。
• 解决方案：
  • 对运输路线进行加固处理，必要时改道绕行。
  • 与交通管理部门沟通，申请特殊车辆通行许可。

3. 难点三：施工人员技能参差不齐

• 原因分析：部分工人缺乏专业培训，操作不规范。
• 解决方案：
  • 组织岗前技能培训，考核通过后上岗。
  • 聘请经验丰富的技术人员担任现场指导。

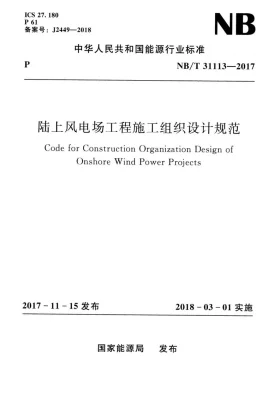

以上即为基于NB/T 31113-2017标准的解读内容，旨在指导风电场工程高效合规实施。
