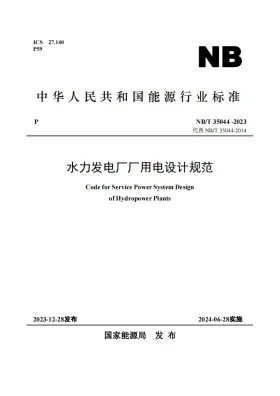

水力发电厂厂用电设计规范

一、标准适用范围与执行边界，明确适用主体、适用场景与排除条件

• 适用主体：水力发电工程项目的设计院、建设单位、设备供应商、施工总包单位及全生命周期运维管理机构。
• 适用场景：新建、扩建及重大技改的常规水电站与抽水蓄能电站厂用电系统，涵盖高压与低压交直流电源规划、负荷分级、主接线设计、继电保护配置及调试验收全过程。
• 排除条件：厂外升压站与输配电网络；施工期临时用电；核电、火电及新能源场站厂用电；单机容量低于50MW的微型水电可参照执行或采用简化配置。

二、核心实操技术要求，细化各项硬性指标、操作流程与验收规范

1. 设计操作流程：全厂负荷统计与分级核定→系统短路电流与电压损失计算→主接线方案技术经济比选（优先单母线分段）→继电保护定值整定与灵敏度校验→图纸会审与变更闭环管理。
2. 验收规范：空载绝缘测试阻值≥10MΩ；满负荷连续试运行72小时；备用电源自投逻辑带载试验100%通过；电能质量总谐波畸变率（THD）≤5%；出具第三方检测报告与缺陷整改销项清单。

三、典型业务场景应用案例，结合行业实景展示标准落地方式

• 场景：西南某高海拔常规水电站厂用电系统改造。
• 落地配置：工作电源取自主变低压侧，备用电源引自独立10kV库区线路；I类负荷配置在线式UPS与直流屏双路由供电；开关室部署智能除湿机组与凝露监测终端。
• 标准映射：严格遵循规范冗余条款，实现单一电源故障工况下关键辅机不间断供电；执行环境适应性要求，柜内绝缘材料提升至F级，金属构件防腐涂层厚度≥60μm。

核心落地逻辑：负荷动态台账与智能配电管理系统深度集成，实现故障隔离、拓扑重构与远程状态监测。

四、实操难点与解决方案，梳理高频问题、执行痛点并给出标准化落地对策

• 执行保障：将标准条款转化为设计核查清单与施工交底文件；关键隐蔽工程实施监理旁站与第三方飞检；所有电缆终端与二次回路接线留存影像档案，实现全链条可追溯。
